Техническая поддержка – alta-group.ru
монтаже между ШУ прокладывается связь по RS485 (Modbus RTU) для обеспечения единой
системы удаленной диспетчеризации.
На Рисунке 2 представлен пример исполнения Станция Alta Air Master Pro с независимым Блоком
УФ обеззараживания Alta BioClean.
На Рисунке 3 представлен пример компоновки Блока УФ обеззараживания Alta BioClean
подземного монтажа.

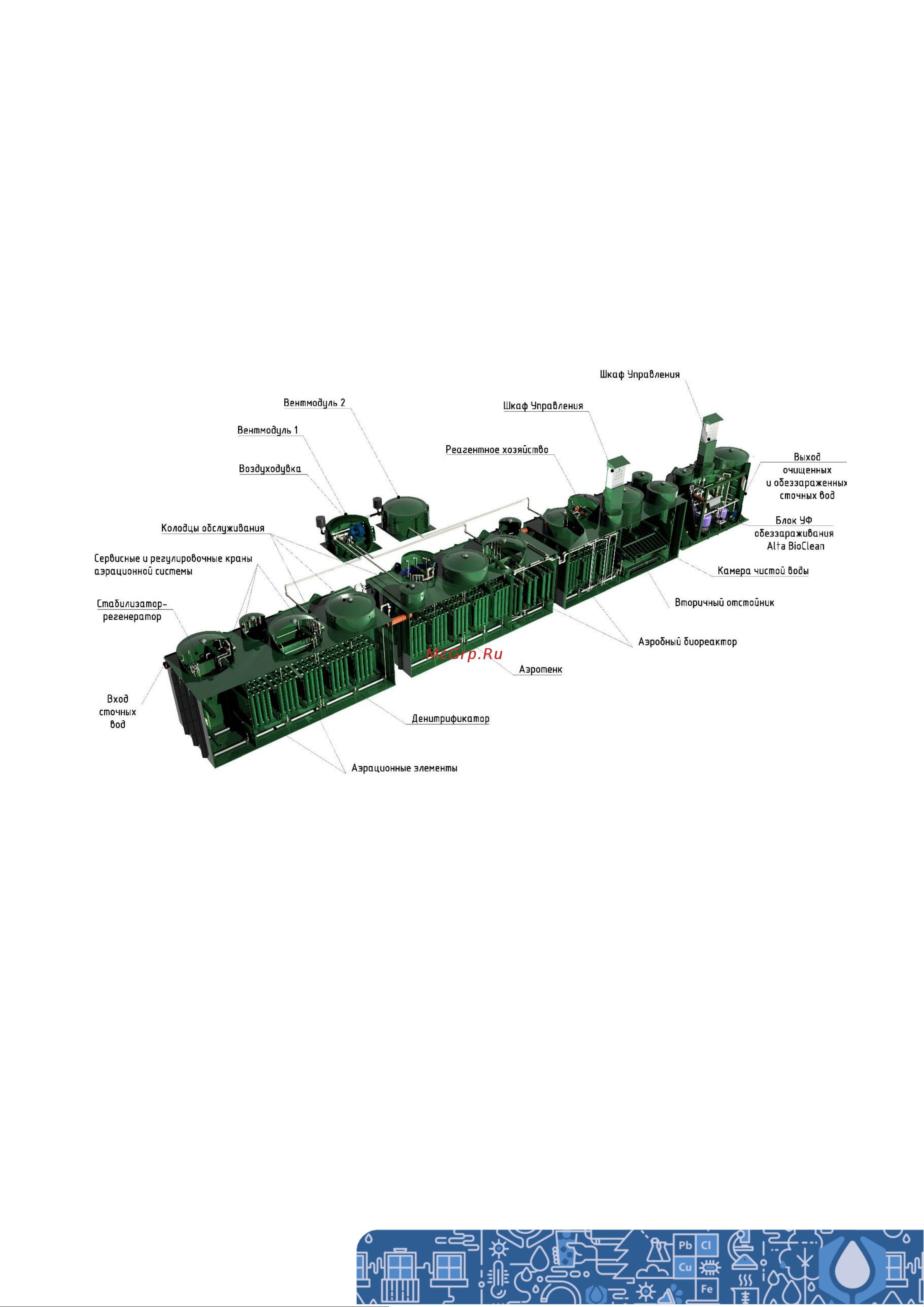

Рисунок 2. Пример исполнения Станция Alta Air Master Pro с независимым Блоком УФ
обеззараживания Alta BioClean
Данное исполнение Комплекса ОС не предполагает никаких наземных павильонов, зданий и
сооружений, соответственно нет дополнительных расходов на содержание этих зданий на
отопление, освещение, ремонт, амортизацию и эксплуатацию. В таком исполнении
воздуходувки (или компрессоры) устанавливаются в легких наземных вентмодулях из пластика,
которые не предполагают организацию отопления, индивидуального освещения и
принудительной вентиляции. Вентмодули устанавливаются на железобетонные фундаменты в
непосредственной близости от Станции, и служат для защиты оборудования от атмосферных
осадков, вентмодули ограничивают доступ или случайный контакт с оборудованием
посторонних лиц.
В зависимости от мощности оборудования вентмодуль может быть установлен один с одной
воздуходувкой, или два вентмодуля с одной воздуходувкой в каждом.
