18

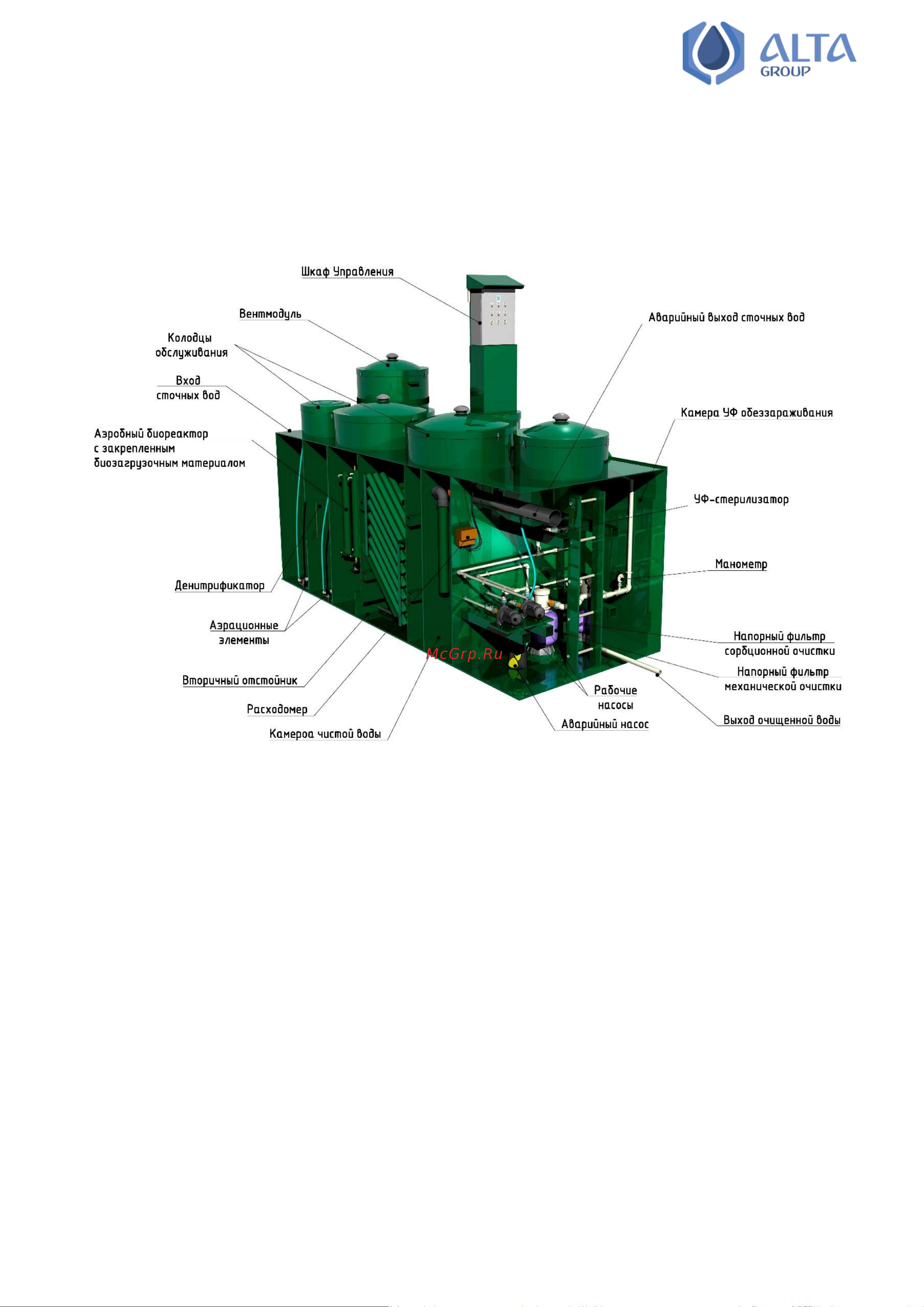

На Рисунке 1 представлен пример исполнения Станции Alta Air Master Pro со встроенным Блоком
УФ обеззараживания Alta BioClean.
Рисунок 1. Пример исполнения Станции Alta Air Master Pro со встроенным Блоком УФ
обеззараживания Alta BioClean
Данное исполнение Комплекса ОС не предполагает никаких наземных павильонов, зданий и
сооружений, соответственно нет дополнительных расходов на содержание этих зданий на
отопление, освещение, ремонт, амортизацию и эксплуатацию. В таком исполнении
воздуходувки (или компрессоры) устанавливаются в легких наземных вентмодулях из пластика,
которые не предполагают организацию отопления, индивидуального освещения и
принудительной вентиляции. Вентмодули устанавливаются на железобетонные фундаменты в
непосредственной близости от Станции, и служат для защиты оборудования от атмосферных
осадков, вентмодули ограничивают доступ или случайный контакт с оборудованием
посторонних лиц.
В зависимости от мощности оборудования вентмодуль может быть установлен один с одной
воздуходувкой, или два вентмодуля с одной воздуходувкой в каждом.
3.2. АВТОНОМНЫЙ БЛОК УФ ОБЕЗЗАРАЖИВАНИЯ ПОДЗЕМНОГО МОНТАЖА
Данная особенность исполнения характеризуется тем, что Станция и Блок подземного монтажа
поставляются как две независимые единицы оборудования, каждая из которых имеет свой
независимый ШУ, подключение электропитание для такого Комплекса ОС обеспечивается по
двум независимым линиям (отдельная линия для каждого ШУ). ШУ установлены
непосредственно на блоках на специальной пластиковых стойках, ШУ имеют уличное
исполнение, шкафы утеплены и отапливаются, и имеют степень защищенности IP54. При
