Вид сверху

А

А

∅110

∅955

3000

3200

100100

2000

2200

100100

∅110

∅50

∅955

1000 1460 540

Вход

сточной воды

Аварийный

выход

Напорный

выход

Гермоввод

MG16

L(залож. отк.)L(залож. отк.)

L(залож. отк.) L(залож. отк.)

Арматура

∅10мм

Монтажная

петля

Монтажная

петля

Стропа

Канализация

Фановый стояк

Дополнительный

фановый стояк

Обратная

засыпка

Вход стока

Аварийный выход

Скользящая

опалубка

Пескоцемент

(порция 1/8)

220V 50Гц

Напорный выход

Напорный выход

Разрез по котловану А-А

А

Б

3000

3200

100100

L (залож.откоса)

100

100

100

∅110

625

1755

∅110

585

2270

200

∅50

30

1970

L (залож.откоса)

Вход сточной воды

Гермоввод

MG16

Пескоцемент

Аварийный

выход

300

Напорный

выход

Монтажная

петля

Стропа

Арматура

∅10мм

40 60

100

80

R30

R20

250

Петля монтажная

Сетка арматурная

50х50мм

Плита ж/б

Б

Взам. инв. №Подпись и датаИнв. № подл.

Формат А3

Согласовано

Аlta Вio 7UV+ v4.1.1.(955)

Изм.

Кол . уч .

Лист

№ док .

Подп.

Дата

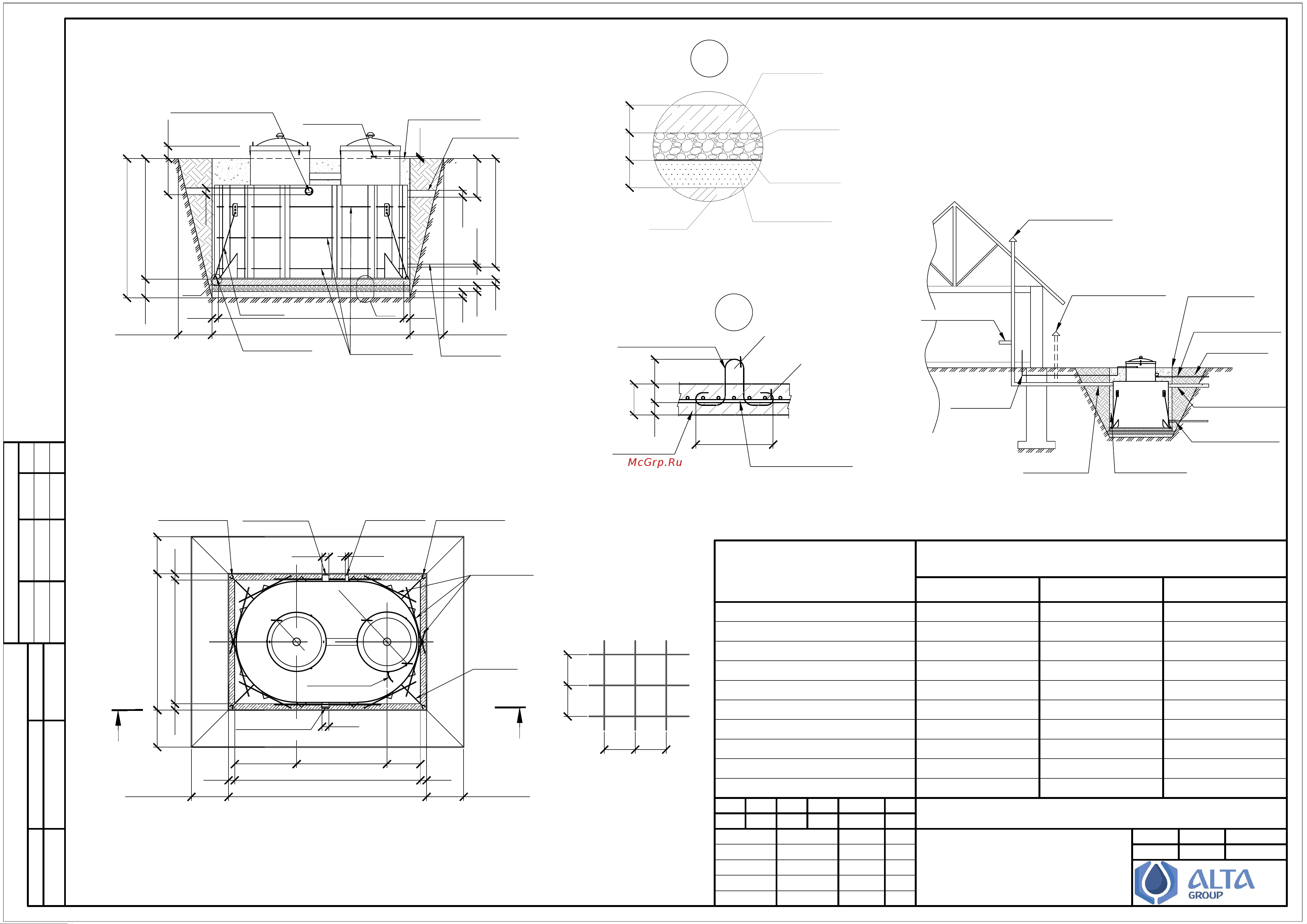

Разрез по котловану М1:25

Вид сверху М1:50

Стадия Лист Листов

Чертил

МС 1 1

Поверил

Обязательно наличие фанового стояка в доме!

Клапан для срыва вакуума категорически

запрещен!

В случае невозможности устройства

вентиляционного фанового стояка в доме,

организовать вентиляционный стояк в

промежутке между станцией и выпуском сточных

вод из дома. (см. рис. доп. фан. стояк)

Бетонная

плита

Щебень

фр 5-20мм

Песок

трамбованный

Грунт

100100100

Геотекстиль

Бетонная плита

армируется сеткой с

шагом 50х50мм

5050

50 50

Таблица крутизны откосов

Грунты

Крутизна откоса при глубине выемки, м (отношение высоты

откоса(h) к заложению (L))

h=1,5 h=3,0 h=5,0

Насыпные неуплотненные

56° (1:0,67)

45° (1:1)

38° (1:1,25)

Песчаные и гравийные влажные

63° (1:0,5)

45° (1:1) 45° (1:1)

Глинистые:

- супесь

76° (1:0,25) 56° (1:0,67) 50° (1:0,85)

- суглинок

90° (1:0)

63° (1:0,5) 53° (1:0,75)

- глина 90° (1:0)

76° (1:0,25) 63° (1:0,5)

Лессы и лессовидные сухие

90° (1:0)

63° (1:0,5) 63° (1:0,5)

Моренные:

- песчаные, супесчаные

76° (1:0,25) 60° (1:0,57) 53° (1:0,75)

- суглинистые

78° (1:0,2) 63° (1:0,5) 57° (1:0,65)
