PS-link ST-DC1 Руководство по Эксплуатации онлайн
Производите монтаж обесточенного оборудования
Введите SSID Wi-Fi и пароль в соответствии с запросом приложения. После старта
Конфигурирования подождите около 60 секунд для завершения настройки устройства,
подключения к серверу TUYA и загрузке на смартфоне нового окна, в котором Вы можете
изменить имя устройства или открыть доступ к устройству другим пользователям.
В главном окне приложения отображается состояние устройства. Также доступны записи
истории событий, меню настройки и другие функции.
ST-DC1
- 1 -
Назначение
Беспроводное реле с WIFI модулем, клеммами NC\NO\COM и поддержкой 2-х типов питания:
7-32 Вольта и DC 5 Вольт (microUSB) для управления питанием приборов.
Наглядное представление статуса реле ВКЛ\ВЫКЛ на экране смартфонов нескольких пользователей.
Доступны режимы «таймер» и «по расписанию». Журнал истории событий.
Приложение позволяет создавать сценарии с другими изделиями умного дома.
Оповещение пользователей о событии осуществляется через Wi-Fi сеть 2.4ГГц (с выходом в интернет)
в виде push уведомления.
Характеристики
1.
Рабочее напряжение: AC 7-32 Вольта и DC 5 Вольт (microUSB)
2.
Датчик: магнитный с кабелем 5 метров
3.
Сеть: WiFi 2.4ГГц 802.11 b/g/n
4.
Amazon Alexa, IFTTT, Google Home
5.
6.
Размер: 67 × 40 × 17 мм
Рабочая температура: -10 +60 градусов

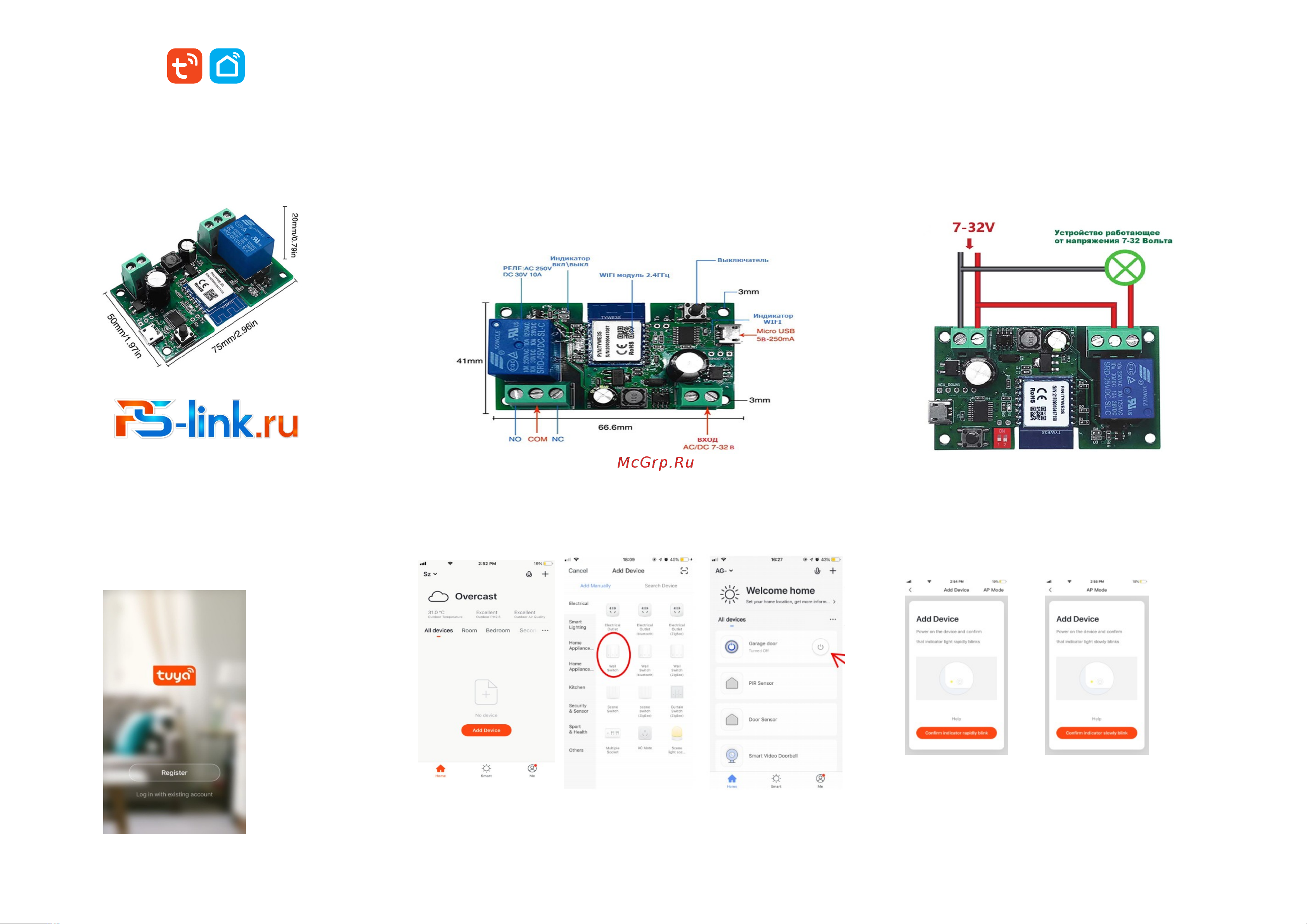

Общий вид
- 2 -
Важные особенности
1.
Подключайте к источнику тока 7-32В или 5 Вольт (microUSB)
2.
Размещайте прибор вдали от источников влаги
3.
Реле подключается к WiFi сети 2.4ГГц
4.
5.
Допускается подключение нагрузки на клеммы NC+COM и NO+COM
6.
Избегайте расположения платы вблизи подвижных частей оборудования
7.
- 3-
Приложение
1. Загрузка «TUYA smart»
Найдите в Play market или App store приложение «TUYA smart»
2.
Регистрация
Создайте аккаунт согласно требованиям приложения
3. Добавление\удаление устройств
После входа в TUYA нажмите Добавить устр. --> ДРУГОЕ --> ДРУГОЕ (Wi-Fi)
Приложение имеет 2 варианта сопряжения, которые переключают перед
началом конфигурирования.
Ниже показаны два варианта (слева- текущий режим, справа -AP mode):
-4-
Включите детектор, нажмите кнопку сброса в течение 6 секунд,
индикатор мерцает - устройство в режиме Smart Wi-Fi.
Нажмите кнопку сброса еще раз в течение 6 секунд, пока индикатор мигает медленно.
Устройство переходит в режим AP.
’
- 5 -
- 6 -
Примечание: устройство имеет функцию памяти. И вернется к предыдущему
состоянию после повторного включения питания. Пользователи могут удалить
настройки с помощью сброса настроек кнопкой на плате или приложением.
WiFi смарт реле управления
При подключении соблюдайте полярность + и -
Варианты соединения
