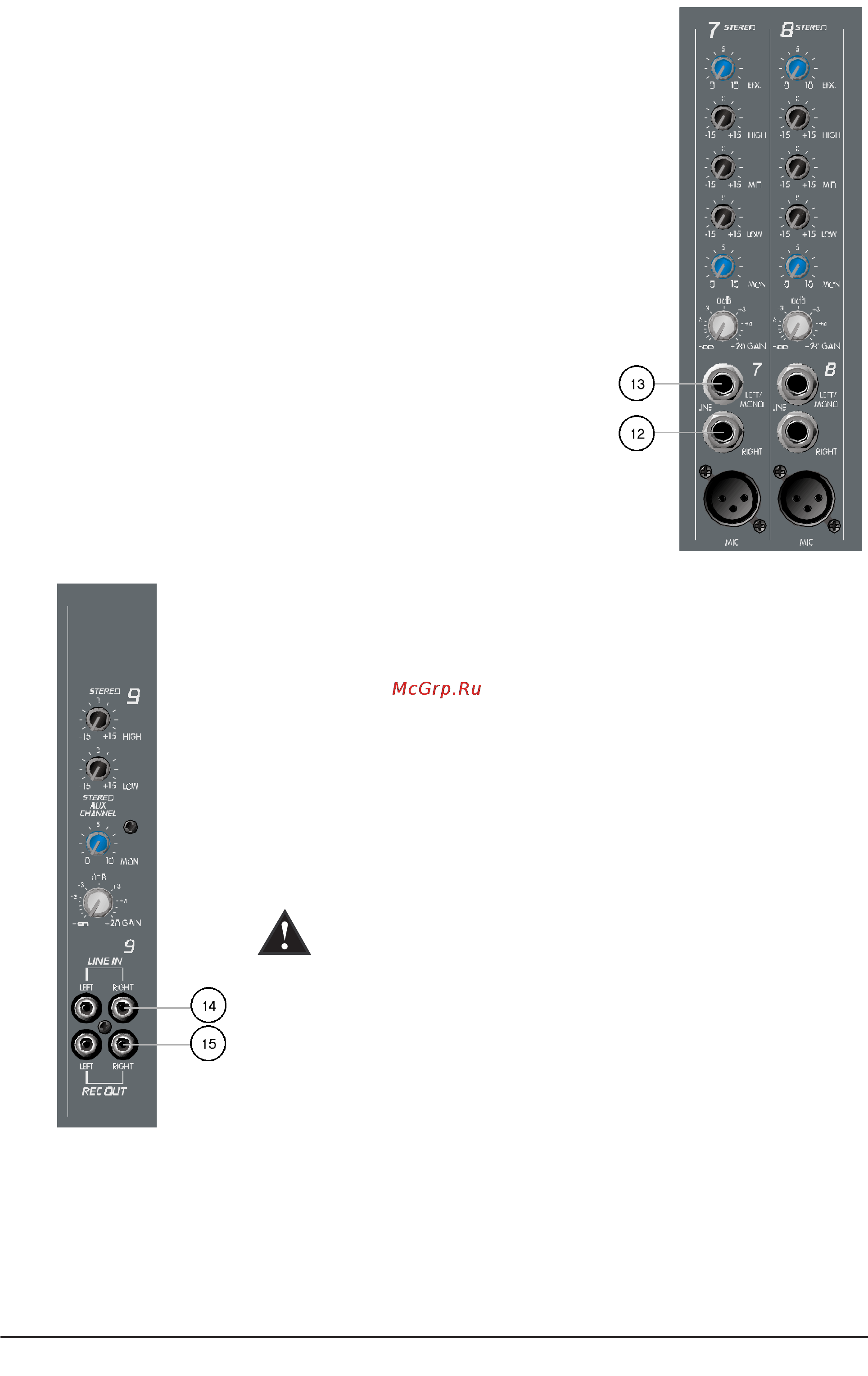

Каналы 7 8 12 Вход RIGHT высокоомный вход выполненный на разъеме 1 4 предназначен для подключения источников сигналов линейного уровня Чувствительность данного входа устанавливается регулятором GAIN канала При работе микшера XR 684F XR 696F в стереофоническом режиме усиленный сигнал этого входа поступает на выход правого канала усилителя мощности В режиме усиления основного мониторного миксов данный сигнал суммируется с входным сигналом левого канала вход Left и направляется на выход основного микса Сигнал правого канала также может быть взят с выхода правого канала и направлен на входы внешних устройств процессоров эффектов усилителей мощности или записывающих устройств 13 Вход LEFT MONO высокоомный вход выполненный на разъеме 1 4 предназначен для подключения источников сигналов линейного уровня В том случае если вход RIGHT рассматриваемого канала не задействован то сигнал данного разъема поступает одновременно на входы левого и правого каналов В стереофоническом режиме при задействованном входе RIGHT сигнал входа LEFT MONO поступает на выход левого канала усилителя мощности В режиме усиления основного мониторного миксов данный сигнал суммируется с входным сигналом правого канала вход RIGHT и направляется на выход основного микса Канал 9 14 Линейный вход выполненный на двух разъемах RCA является стереофоническим входом с номинальным уровнем чувствительности 10 dBV и предназначен для подключения выходных сигналов кассетных дек CD и другого оборудования этого класса Сигналы входов направляются на шины левого и правого каналов а также на мониторный микс 15 Линейный выход выполнен на двух разъемах RCA и используется для подключения ко входам записывающих кассетных дек СВ и других устройств этого класса Предостережение Не подключайте данные входы и выходы одновременно ко входам и выходам одного устройства Это может привести к возникновению электронной обратной связи Для записи и воспроизведения используйте разные деки XR 684F 696F Руководство пользователя 7
