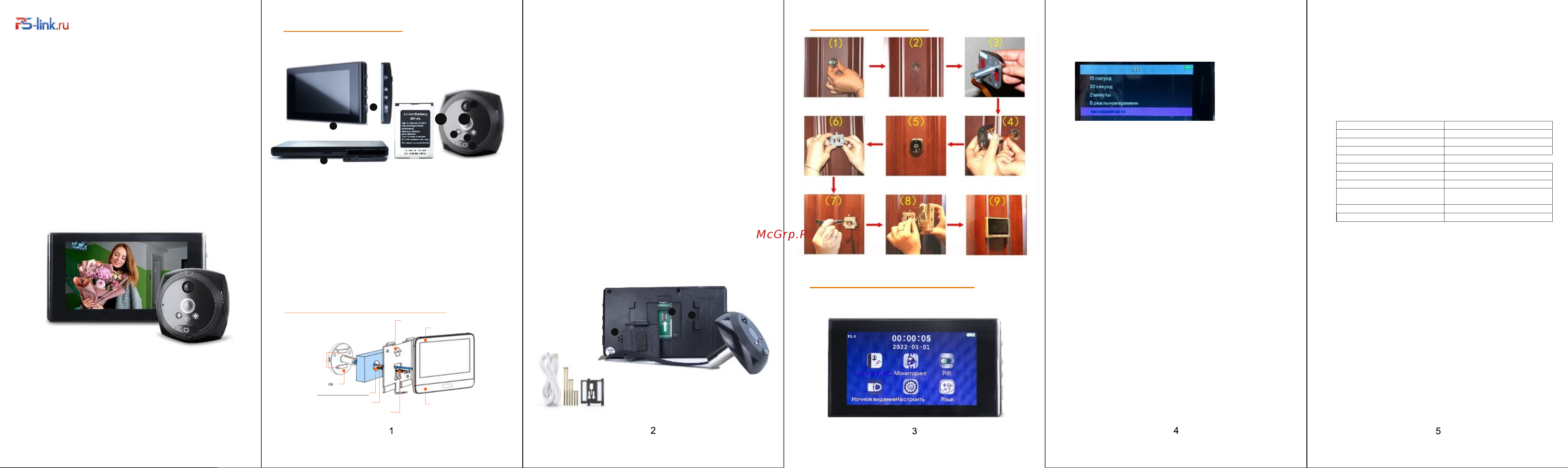

Включение (6)
Для включения\отключения устройства используйте переключатель
в нижней части корпуса монитора
Съемная li-ion батарея емкостью 2500 мАч
Подключение источника тока DC 5 Вольт
Поддержка карты памяти microSD до 32 гигабайт (FAT32)
1. Запустив интерфейс просмотра, нажмите кнопку питания 6, чтобы сделать
фотографию или видео - они будут записаны в папке на SD-карте.
Внешняя часть
(видеоглазок)
МОНИТОР
3М скотч
❶ Видеоглазок
❷
Шлейф
❹
Винты
❸
Кронштейн
Монитор
❺ Внутренняя часть
дверное отверстие
Дверной видеоглазок
PS-Link PDV-9
Общие сведения
Перед монтажом устройства проверьте комплектацию и его работоспособность.
Убедитесь, что Вас устраивают параметры обзора и другие особенности устройства.
Только после пробного запуска принимайте решение о монтаже на Вашу дверь!
Схема сборки
Видеосъемка и просмотр обстановки перед дверью
По нажатию звонка гостем произойдет включение записи,
А также звучит сигнал звонка, если не включен режим
«не беспокоить»
Обеспечивает сигнал звонка и звук нажатия клавиш меню
Микрофон для формирования записи со звуком
ИК диоды обеспечивают видеосъемку в полной темноте или
при слабой освещенности
Красный индикатор — зарядка аккумулятора
Камера (11)
Кнопка
Вызова (10)
Динамик (12)
Микрофон (13)
ИК-свет (9)
Индикатор
Аккумулятор
Cлот для microSD
Пример монтажа
Интерфейс устройства
Начало работы
Мониторинг
*Важно соблюдение полярности литиевой батареи при подключении к устройству
*Во избежание падения и повреждения, пожалуйста, не кладите продукты на неустойчивую
поверхность; пожалуйста, не прикасайтесь к датчику обнаружения движения видеоглазка.
* Пожалуйста, не нажимайте на область ЖК-экрана, чтобы не повредить ЖК-экран
* Пожалуйста, исключите сырость, влажность, высокую температуру и сильную запыленность
* Пожалуйста, устанавливайте SD-карту перед установкой батареи
*Пожалуйста, аккуратно совместите гибкий кабель в разъеме монитора и зафиксируйте
крышку отсека
* Поддерживайте чистоту устройства
8 800 777 49 73
1) Цветной экран 11см
2) Кнопка «меню»
3)
Разъем для подзарядки акб
4)
Слот для SD карты (до 32Гб)5)
6) Включение\отключение питания
7)
8) PIR сенсор
9) ИК подсветка
10) Вызов (звонок)
11) Видеокамера
12) Датчик освещенности
13) Микрофон
Разъем microUSB
Клавиша переключения \ просмотра. В некоторых случаях
клавиша возврата
Клавиша 2
❶
❷
❸
Кнопки навигации «вверх», «вниз»
❹
Отсек аккумулятора
5
6
7
8
9
10
13 11
с датчиком движения
12
1
2
3
1) Разъем подключения видеоглазка
2) Динамик
3)
Место крепления кронштейна
2. Нажмите кнопку меню 2, чтобы войти в интерфейс главного меню,
выберите функцию, нажав левую или правую кнопку, нажмите кнопку меню 2
для подтверждения выбора.
A. Фотоальбом: нажмите кнопку меню, чтобы подтвердить доступ к просмотру
изображения, нажмите левую кнопку, чтобы просмотреть предыдущее изображение,
нажмите правую кнопку, чтобы просмотреть следующее изображение, нажмите и
удерживайте кнопку меню в этом интерфейсе, можно удалить изображения,
вы можете выбрать «удалить текущее» или «удалить все», нажмите кнопку питания,
чтобы вернуться к интерфейсу просмотра.
B. Видео: нажмите меню, чтобы подтвердить доступ к воспроизведению видео,
нажмите левую кнопку, чтобы просмотреть предыдущее видео, нажмите правую
кнопку, чтобы просмотреть следующее видео, нажмите кнопку меню, чтобы
воспроизвести или приостановить, нажмите и удерживайте кнопку меню в этом
интерфейсе - вы можете выбрать «удалить текущий» или «удалить все»,
нажмите кнопку питания, чтобы вернуться к интерфейсу просмотра.
С. Режим: нажмите меню, чтобы войти в интерфейс выбора шаблона:
1. Домашний режим; 2. Не беспокоить; 3. Вне дома. Посетитель нажмет
на дверной звонок:
1. При «домашнем режиме» — звучит звонок, активна подсветка экрана, активно
обнаружение движения, осуществляется захват изображения или видео
Автоматически;
2. «Не беспокоить» - без освещения экрана и без звукового сигнала, обнаружение
Движения включает захват изображения или видео;
3. В режиме «вне дома» - звучит звонок без освещения экрана, активно обнаружение
движения, осуществляется захват изображения или видео
Автоматически;
(можно установить фото или видео в настройке «шаблон» в интерфейсе меню
D. Настройки: предполагает многоуровневое меню, чтобы войти в интерфейс
выбора шаблона:
1. Дата/время, установите текущую дату и время.
2. Автоматическое отключение - разделено на 4 состояния: близко, 10 с, 20 с и 30 с
3. Настройка языка
4. Время видео, вы можете выбрать: 10S, 20S, 30S
5. Количество фото, можно выбрать: 1 , 2, 3
6. Ночное видение — выбор одного из подходящих к условиям эксплуатации режимов
7. Форматирование - очистка SD-карты (fat32)
Примечание: подтверждение форматирования удаляет все файлы.
8. Настройки по умолчанию - восстановление заводских настроек
9. Режим (второе меню) - подтвердите способ записи: видео или снимок
10. Частота источника света: 50 Гц или 60 Гц
11. Настройка звонка, вы можете выбрать разные звуки для дверного звонка
12. Настройки громкости, установите уровень громкости
13. Версия, отображает текущую версию номера программного обеспечения устройства.
Обратите внимание на требования!
Характеристики видеоглазка
Разрешение
Угол обзора
Акб батарея
1280х720 точек
110 градусов
2500 мАч
ИК подсветка
940нм, 2 шт
Аудио
Поддержка SD карт
Micro SD (10 класс)
8/16/32 Гб
Допустимая емкость
Основные возможности
Кнопка звонка, детекция движения,
Энергосбережение
ожид.:
200мкА,
в работе:
170мА
Микрофон, динамик
USB кабель type C
В комплекте, 1,5 метра
Цифровой зум
4х, клав. вверх-вниз
