3. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

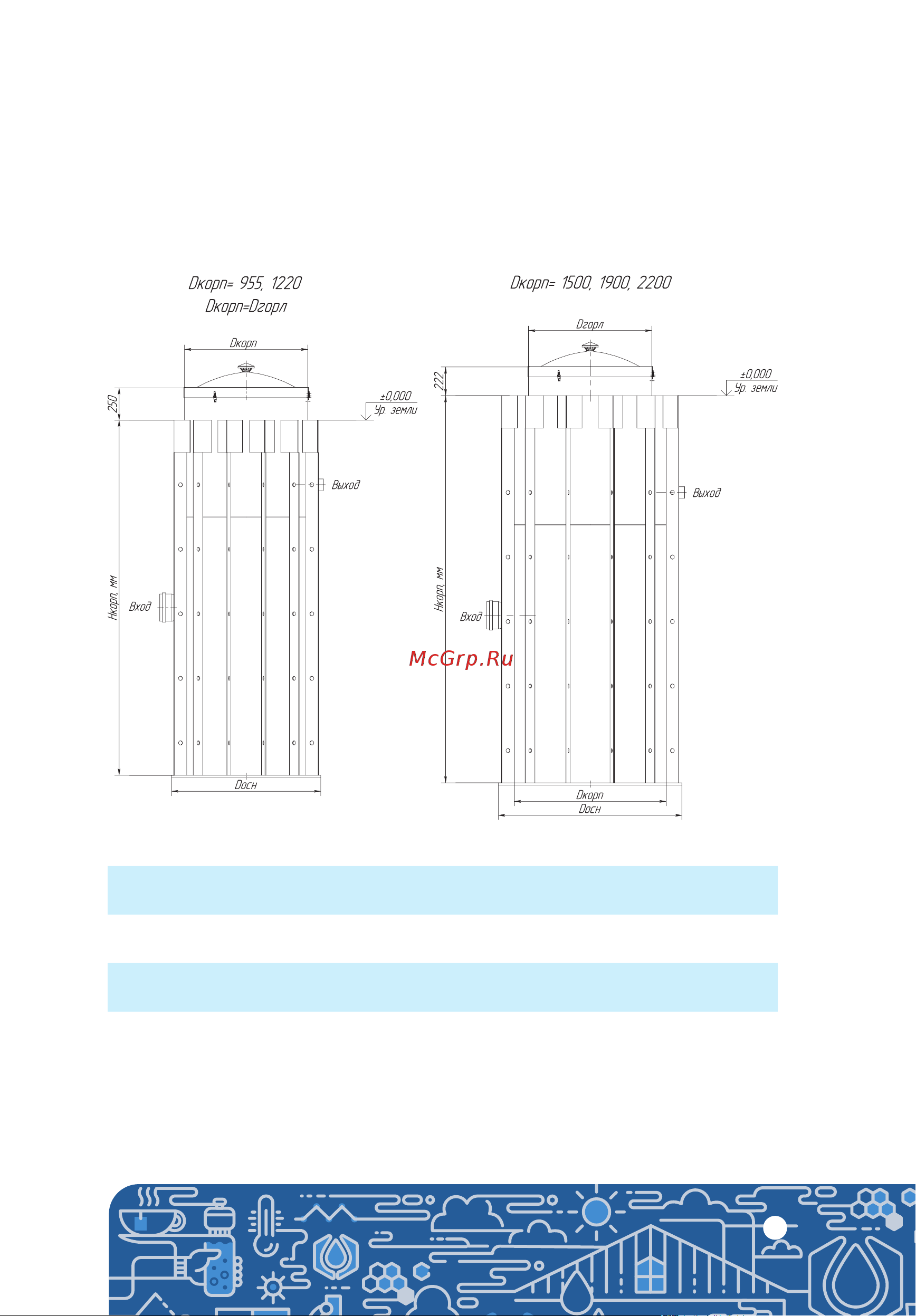

На рисунке 2 показаны основные габаритные и установочные размеры базового корпуса
Alta KNS.
Dкорп Диаметр корпуса, мм 955 1220 1500 1900 2200
Dосн Диаметр основания, мм 1155 1420 1700 2100 2400
Dгорл Диаметр горловины, мм 955 1220 1220 1220 1220
Нкорп
Высота подземной части
корпуса, мм
от 1500 мм до 6000 мм с шагом 250 мм
Рисунок 2. Основные габаритные и установочные размеры базового корпуса Alta KNS
