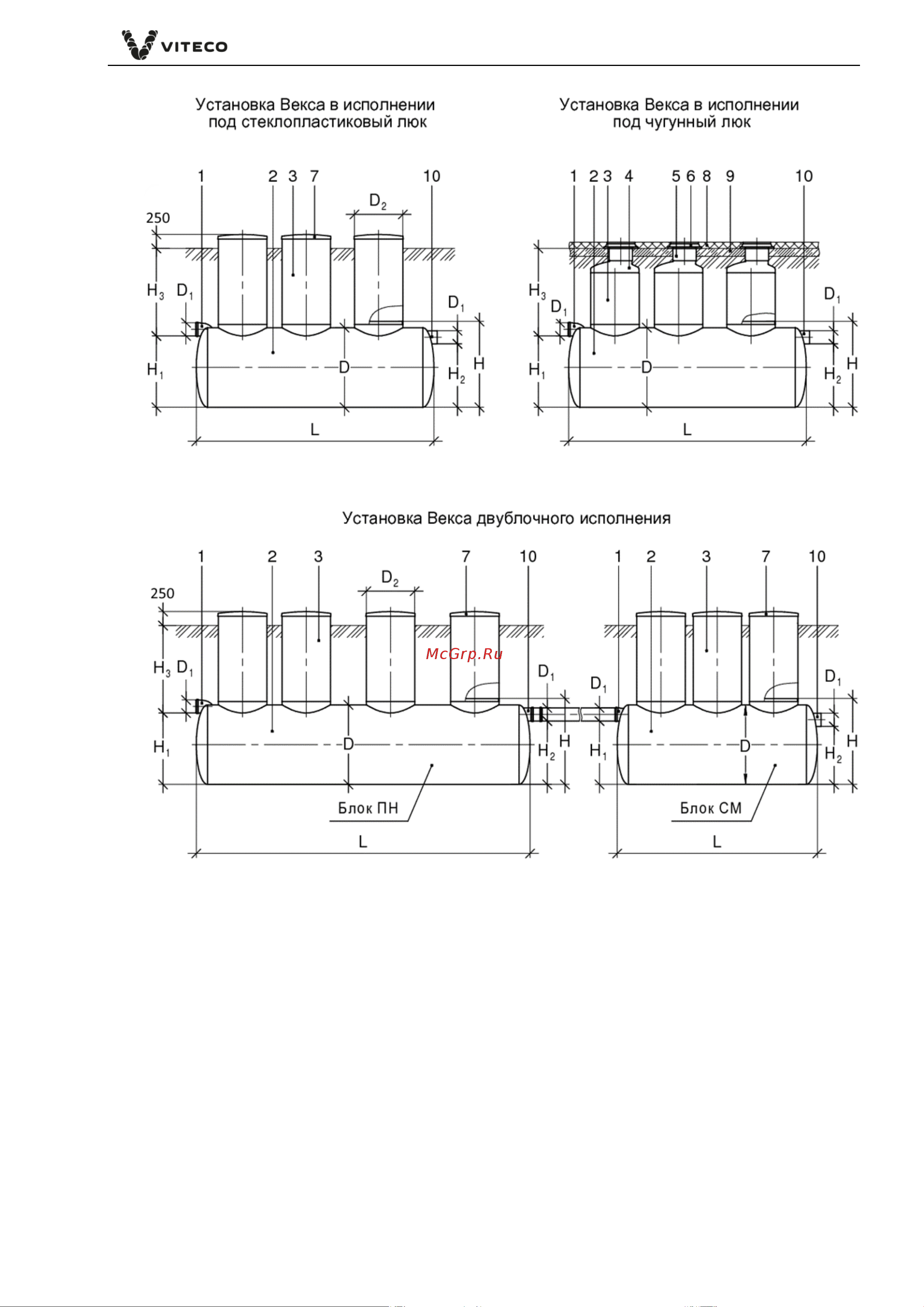

Viteco Векса-2-М [6/31] Рисунок 1 состав изделия

Векса, Векса-М Ш.012.000 РЭ

1 – входной патрубок с раструбным соедине-

нием;

2 – корпус установки;

3 – технические колодцы;

4 – переходник Ø1200/Ø560;

5 – кольцо опалубочное;

6 – люк чугунный (не входит в комплект по-

ставки);

7 – люк стеклопластиковый;

8 – асфальтобетон;

9 – плита железобетонная;

10 – выходной патрубок.

D – диаметр корпуса;

– диаметр патрубков;

, D

– диаметр технических колодцев;

H – высота корпуса с горловиной;

– высота расположения входного патрубка;

– высота расположения выходного патрубка;

– глубина расположения входного патрубка от

поверхности земли до лотка;

L – длина корпуса.

* Примечание: Н

до 3000 мм в серийном исполнении и до 4000 мм при заказе, но

не менее 400

мм в исполнении под стеклопластиковый люк («под газон») и не менее 1000 мм в исполнении под

чугунный люк («под нагрузку»). Зеркало воды в установке должно быть ниже уровня промерзания

грунта или на выбор проектной организации при соответствующем обосновании.

Рисунок 1 – Состав изделия
