Векса, Векса-М Ш.012.000 РЭ

1 – патрубок входной; 2 – колодец технический с чугунным люком; 3 – люк чугунный (не входит в комплект поставки);

4 – корпус установки «Векса-3» усиленный; 5 – стропа с талрепами (входит в монтажный комплект); 6 – патрубок выходной; 7 – песок

уплотнённый; 8 – разгрузочная железобетонная плита; 9 – дорожное покрытие; 10 – фундаментная железобетонная плита;

11 – закладная деталь (рисунок А.5);

(*) – размеры уточняются по проекту; Н

– глубина расположения входного патрубка от поверхности земли до лотка.

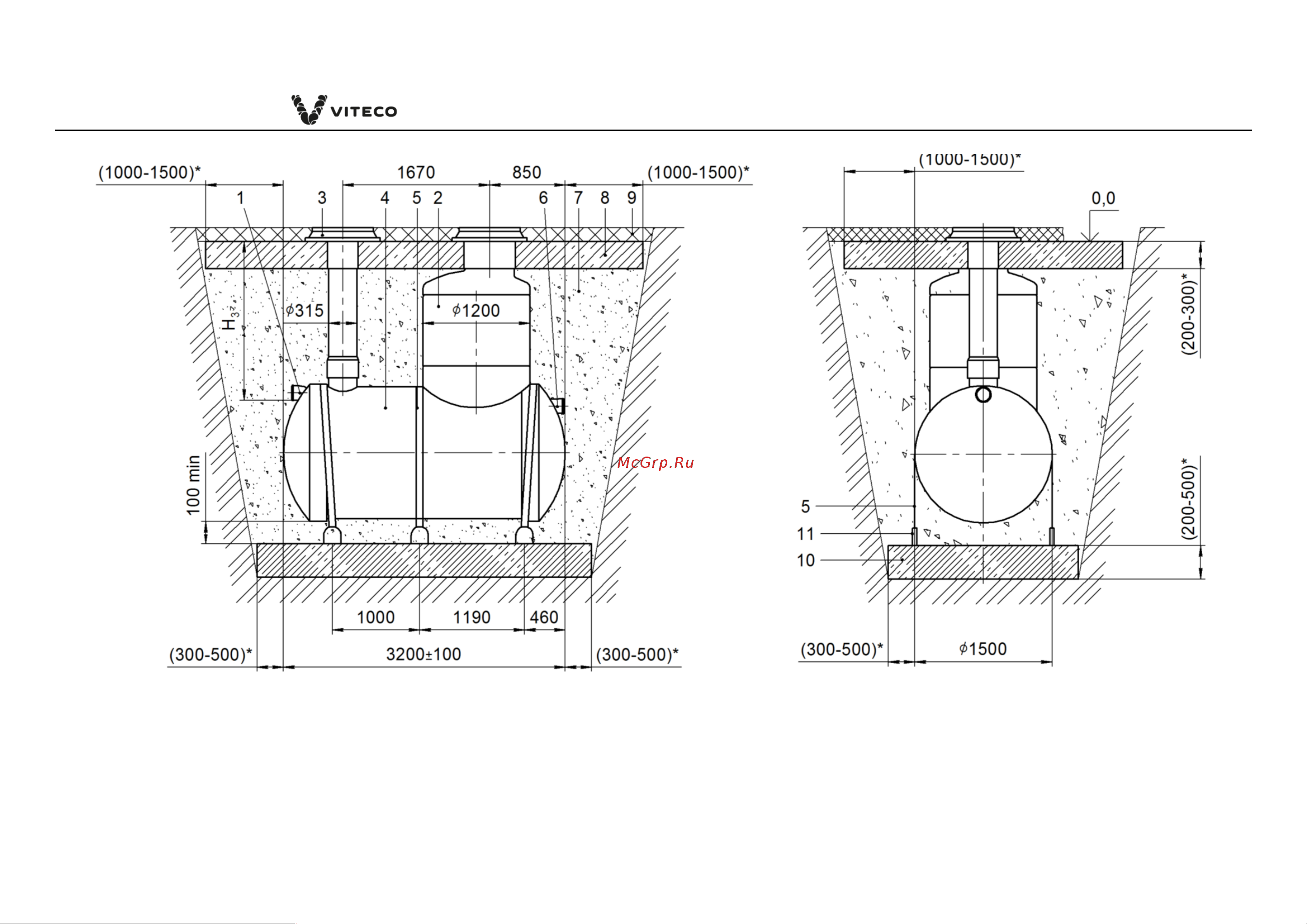

Рисунок А.3 – Монтаж установки «Векса-3» на железобетонную плиту под проезжую часть с установкой монолитной плиты
