Векса, Векса-М Ш.012.000 РЭ

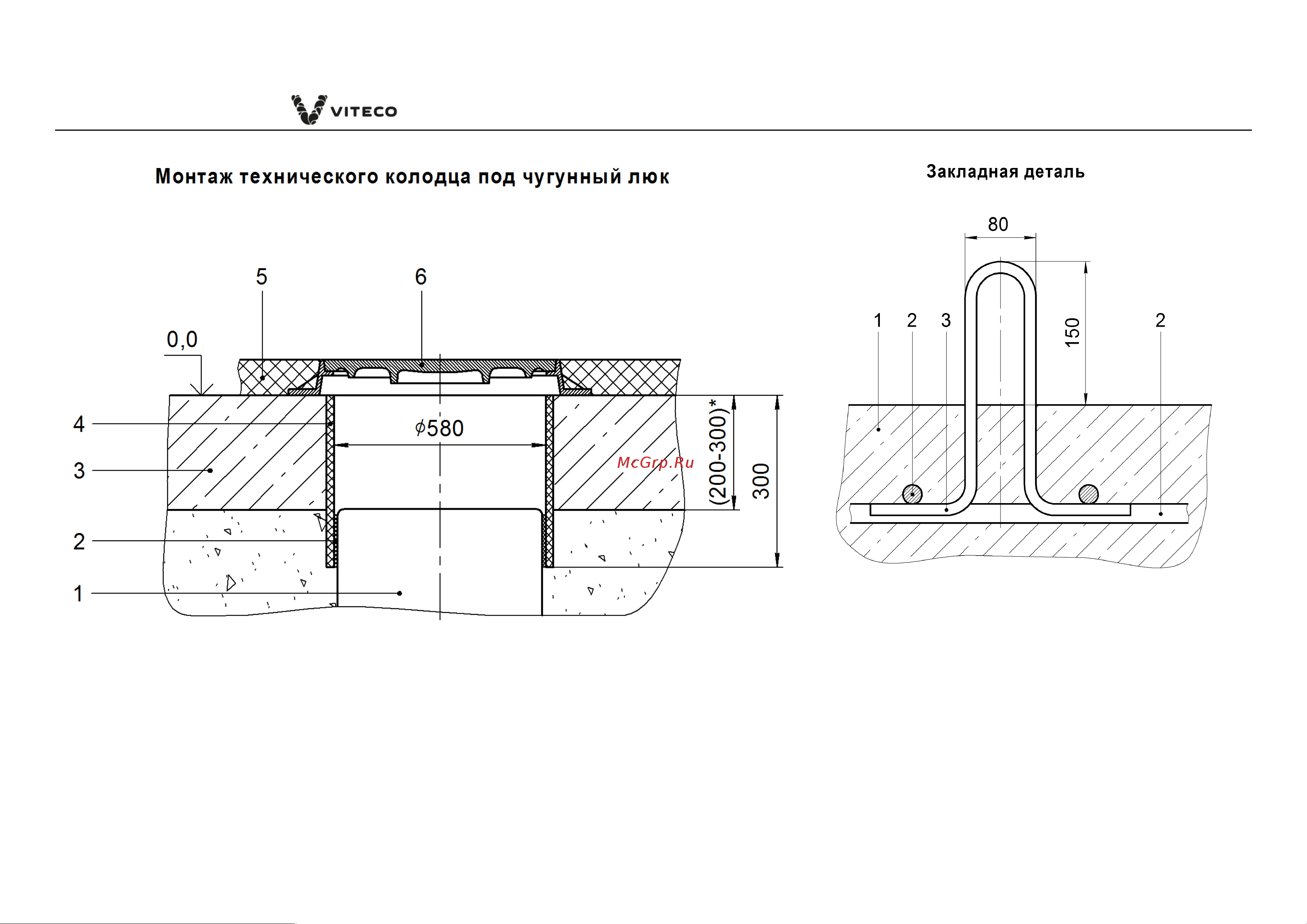

1 – переходник Ø1200/ Ø560; 2 – уплотнитель; 3 – разгрузочная

железобетонная плита; 4 – кольцо опалубочное; 5 – дорожное покрытие;

6 – люк чугунный.

Рисунок А.4 – Схема монтажа технического колодца под чугунный люк

1 – фундаментная железобетонная плита;

2 – арматура фундаментной железобетонной

плиты; 3 – закладная деталь (арматура класс

АIII Ø 12 мм).

Рисунок А.5 – Закладная деталь
