Viteco Векса-50-МА Эскиз онлайн
Векса, Векса-М Ш.012.000 РЭ
29
ПРИЛОЖЕНИЕ А
(Обязательное)

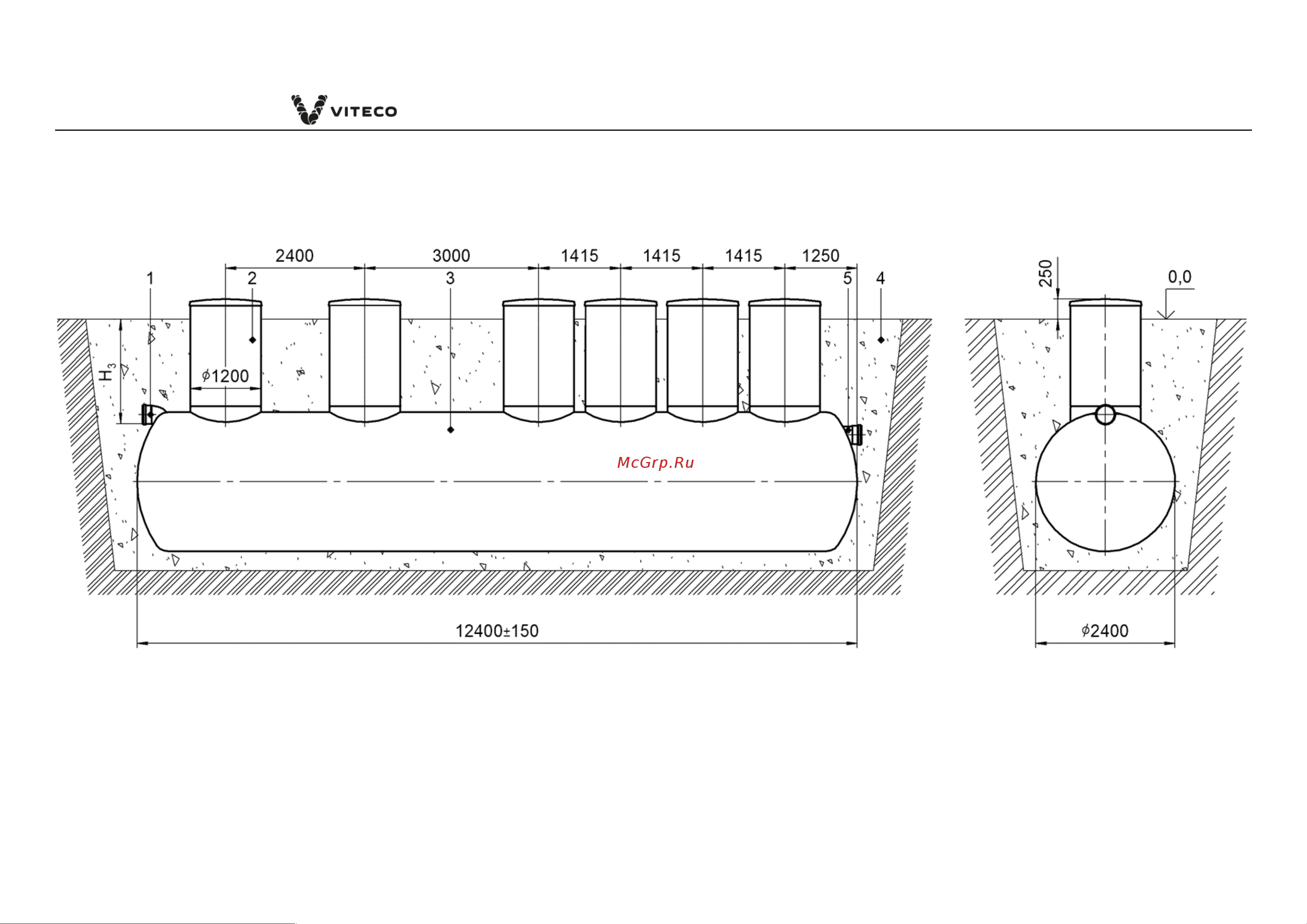

1 – патрубок входной; 2 – колодец технический с пластиковым люком; 3 – корпус установки «Векса-50-А»; 4 – песок уплотнённый;
5 – патрубок выходной;
Н
3
– глубина расположения входного патрубка от поверхности земли до лотка.
Рисунок А.1 – Монтаж установки «Векса-50-А» на уплотнённый грунт
