Векса, Векса-М Ш.012.000 РЭ

ПРИЛОЖЕНИЕ А

(Обязательное)

Условные обозначения:

1 - колодец смотровой узловой КС-У;

2 - колодец смотровой поворотный КС-П;

3 - блок ПН установки «Векса- 80»;

4 - блок СМ установки «Векса-80»;

5 - колодец для отбора проб КС-ОП;

- направление потока загрязнённого стока;

- направление потока очищенного стока

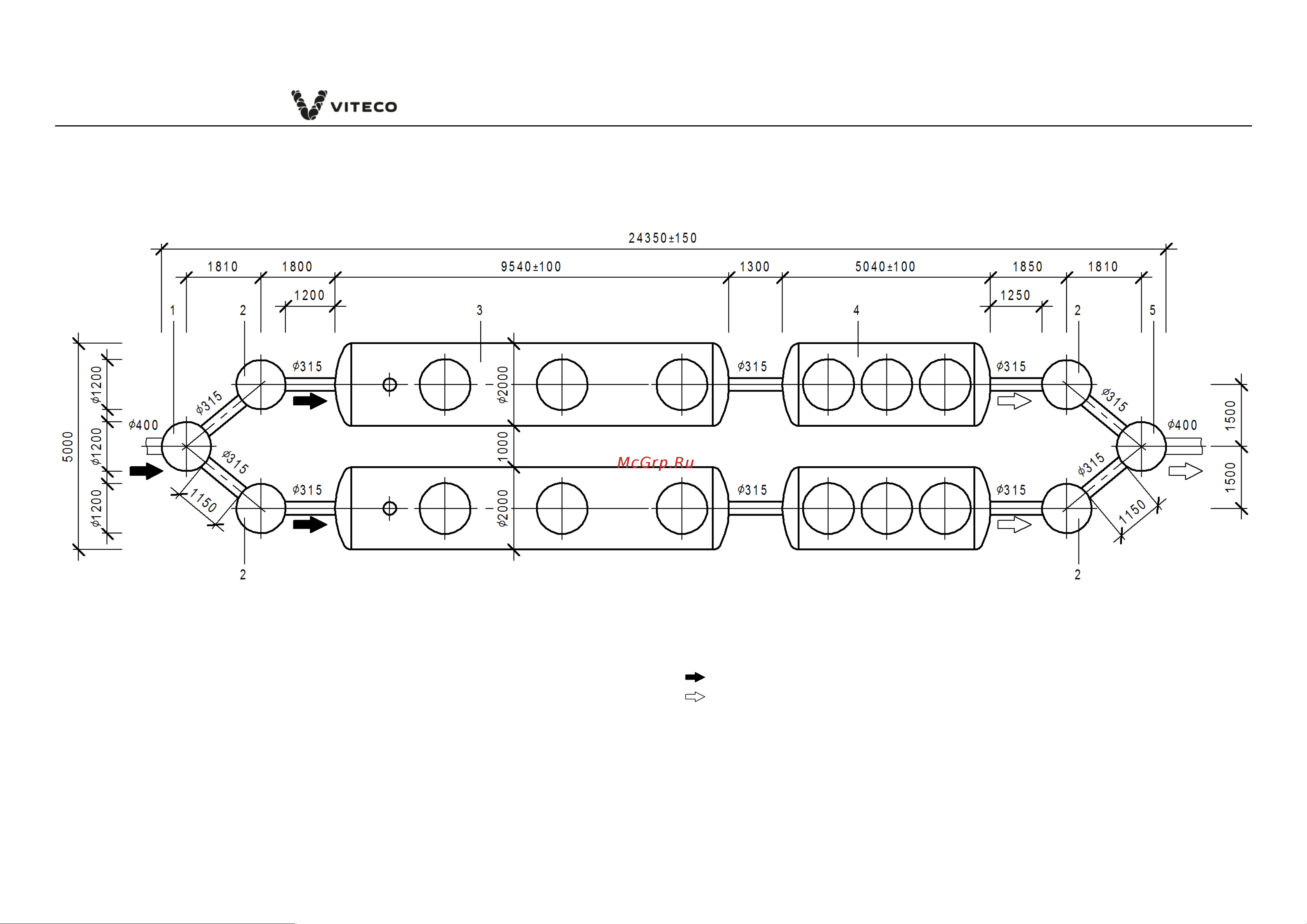

Рисунок А.1 – Схема установки очистки ливневых, талых и производственных сточных вод «Векса-80»

Содержание

Приложение а обязательное 1
Рисунок а схема установки очистки ливневых талых и производственных сточных вод векса 80 1
Колодец для отбора проб кс оп н глубина залегания подводящего трубопровода направление потока загрязнённого стока направление потока загрязнённого стока 2
Рисунок а высотная схема установки очистки ливневых талых и производственных сточных вод векса 80 2
Условные обозначения 1 колодец смотровой узловой кс у 2 колодец смотровой поворотный кс п 3 блок пн установки векса 80 4 блок см установки векса 80 2
Рисунок а схема соединения оборудования установки векса 80 3
Условные обозначения 1 колодец смотровой 2 патрубок колодца смотрового 3 муфта ремонтная надвижная 4 труба соединительная 5 труба соединительная 6 патрубок блока пн см установки векса 80 7 блок пн см установки векса 80 3
Рисунок а монтаж блоков пн см установки векса 80 на уплотнённый грунт 4
Рисунок а монтаж блоков пн см установки векса 80 на железобетонную плиту 5
Рисунок а монтаж блоков пн см установки векса 80 на железобетонную плиту под проезжую часть 6
Рисунок а монтаж технических колодцев 7
Переходник ø1200 ø560 2 уплотнитель 3 разгрузочная железобетонная плита 4 кольцо опалубочное 5 дорожное покрытие 6 люк чугунный 8
Рисунок а закладная деталь рисунок а 0 пластина анкерная 8
Рисунок а монтаж технического колодца под чугунный люк 8
