Векса, Векса-М Ш.012.000 РЭ

ПРИЛОЖЕНИЕ А

(Обязательное)

Условные обозначения:

1 - колодец смотровой узловой КС-У;

2 - колодец смотровой поворотный КС-П;

3 - блок БВ установки «Векса-120-А»;

4 - колодец для отбора проб КС-ОП;

- направление потока загрязнённого стока;

- направление потока очищенного стока

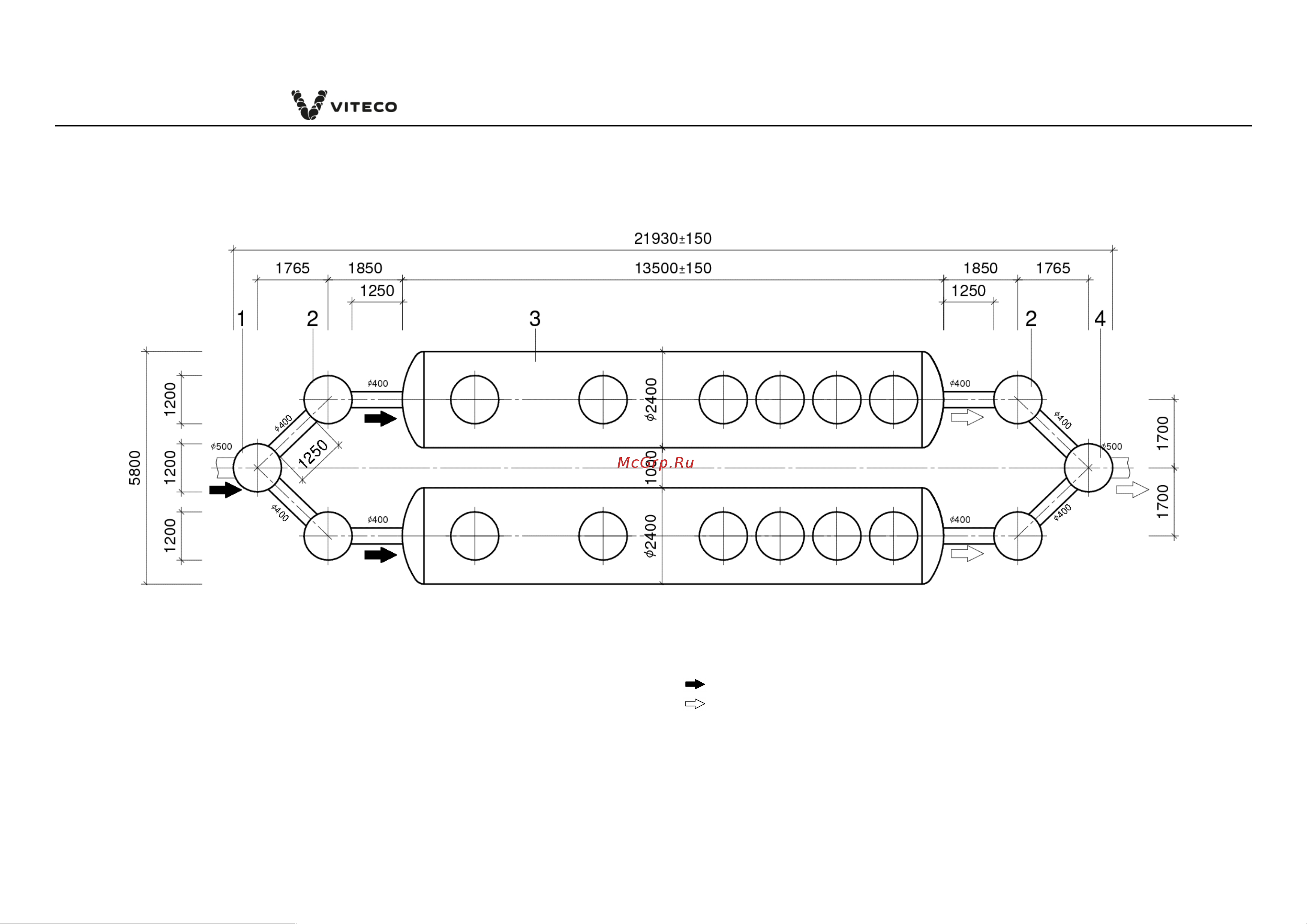

Рисунок А.1 – Схема установки очистки ливневых, талых и производственных сточных вод «Векса-120-А»

Содержание

Приложение а обязательное 1
Рисунок а схема установки очистки ливневых талых и производственных сточных вод векса 120 а 1
Н глубина залегания подводящего трубопровода направление потока загрязнённого стока направление потока очищенного стока 2
Рисунок а высотная схема установки очистки ливневых талых и производственных сточных вод векса 120 а 2
Условные обозначения 1 колодец смотровой узловой кс у 2 колодец смотровой поворотный кс п 3 блок бв установки векса 120 а 4 колодец для отбора проб кс оп 2
Рисунок а схема соединения оборудования установки векса 120 а 3
Условные обозначения 1 колодец смотровой 2 патрубок колодца смотрового 3 муфта ремонтная надвижная 4 труба соединительная 5 труба соединительная 6 патрубок блока бв установки векса 120 а 7 блок бв установки векса 120 а 3
Рисунок а монтаж блоков бв установки векса 120 а на уплотнённый грунт 4
Рисунок а монтаж блоков бв установки векса 120 а на железобетонную плиту 5
Условные обозначения 5
Рисунок а монтаж блоков бв установки векса 120 а на железобетонную плиту под проезжую часть 6
Условные обозначения 6
Рисунок а монтаж технических колодцев 7
Переходник ø1200 ø560 2 уплотнитель 3 разгрузочная железобетонная плита 4 кольцо опалубочное 5 дорожное покрытие 6 люк чугунный 8
Рисунок а закладная деталь рисунок а 0 пластина анкерная 8
Рисунок а монтаж технического колодца под чугунный люк 8
