ООО «ВИТЭКО» Векса-200, Векса-200-М Ш.173.000 РЭ

ПРИЛОЖЕНИЕ А

(Обязательное)

Условные обозначения:

1, 2, 3, 7, 8 - колодец смотровой узловой КС-У;

4 - колодец смотровой поворотный КС-П;

5 - блок ПН установки «Векса-200»;

6 - блок СМ установки «Векса-200»;

9 - колодец для отбора проб КС-ОП;

- направление потока загрязнённого стока;

- направление потока очищенного стока

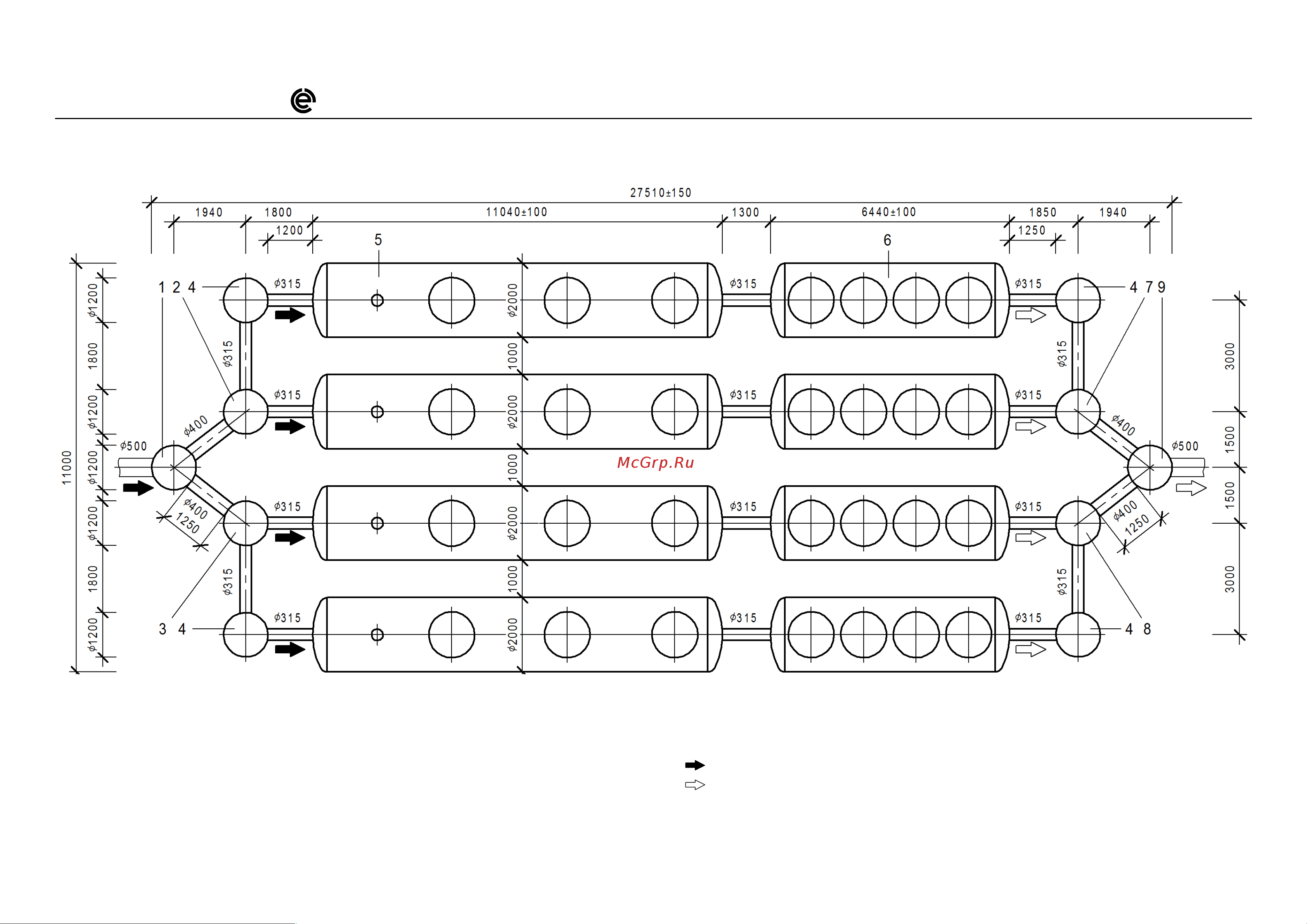

Рисунок А.1 – Схема установки очистки ливневых, талых и производственных сточных вод «Векса-200»

Содержание

Приложение а обязательное 1
Рисунок а схема установки очистки ливневых талых и производственных сточных вод векса 200 1
Колодец для отбора проб кс оп н глубина залегания подводящего трубопровода направление потока загрязнённого стока направление потока загрязнённого стока 2
Рисунок а высотная схема установки очистки ливневых талых и производственных сточных вод векса 200 2
Условные обозначения 1 2 7 колодец смотровой узловой кс у 4 колодец смотровой поворотный кс п 5 блок пн установки векса 200 6 блок см установки векса 200 2
Рисунок а схема соединения оборудования установки векса 200 3
Условные обозначения 1 колодец смотровой 2 патрубок колодца смотрового 3 муфта ремонтная надвижная 4 труба соединительная 5 труба соединительная 6 патрубок блока пн см установки векса 200 7 блок пн см установки векса 200 3
Рисунок а монтаж блоков пн см установки векса 200 на железобетонную плиту 5
Рисунок а монтаж блоков пн см установки векса 200 на железобетонную плиту под проезжую часть 6
Рисунок а монтаж технических колодцев 8
Переходник ø1200 ø560 2 уплотнитель 3 разгрузочная железобетонная плита 4 кольцо опалубочное 5 дорожное покрытие 6 люк чугунный 9
Рисунок а 0 закладная деталь рисунок а 1 пластина анкерная 9
Рисунок а монтаж технического колодца под чугунный люк 9
