ООО «ВИТЭКО» Векса-200, Векса-200-М Ш.173.000 РЭ
40
Условные обозначения:
1 - колодец смотровой;
2 - патрубок колодца смотрового;
3 - муфта ремонтная надвижная;
4 - труба соединительная;
5 - труба соединительная;
6 - патрубок блока ПН (СМ)
установки «Векса-200»;
7 - блок ПН (СМ) установки «Векса-200»
Спецификация трубопроводов:
Наименование
Диаметр, мм
Длина, мм
Количество, шт.
Вид поставки
Труба гладкая
400
830
2
Труба длиной 2000, 1 шт.
830
2
Труба длиной 2000, 1 шт.
315
1450
4
Труба длиной 6140, 1 шт.
770
7
Труба длиной 6140, 1 шт.
300
1
770
1
Труба длиной 6140, 1 шт.
760
4
300
6
300
1
Труба длиной 1200, 1 шт.
Муфта ремонтная
надвижная
400
--
8
--
315
--
32
--

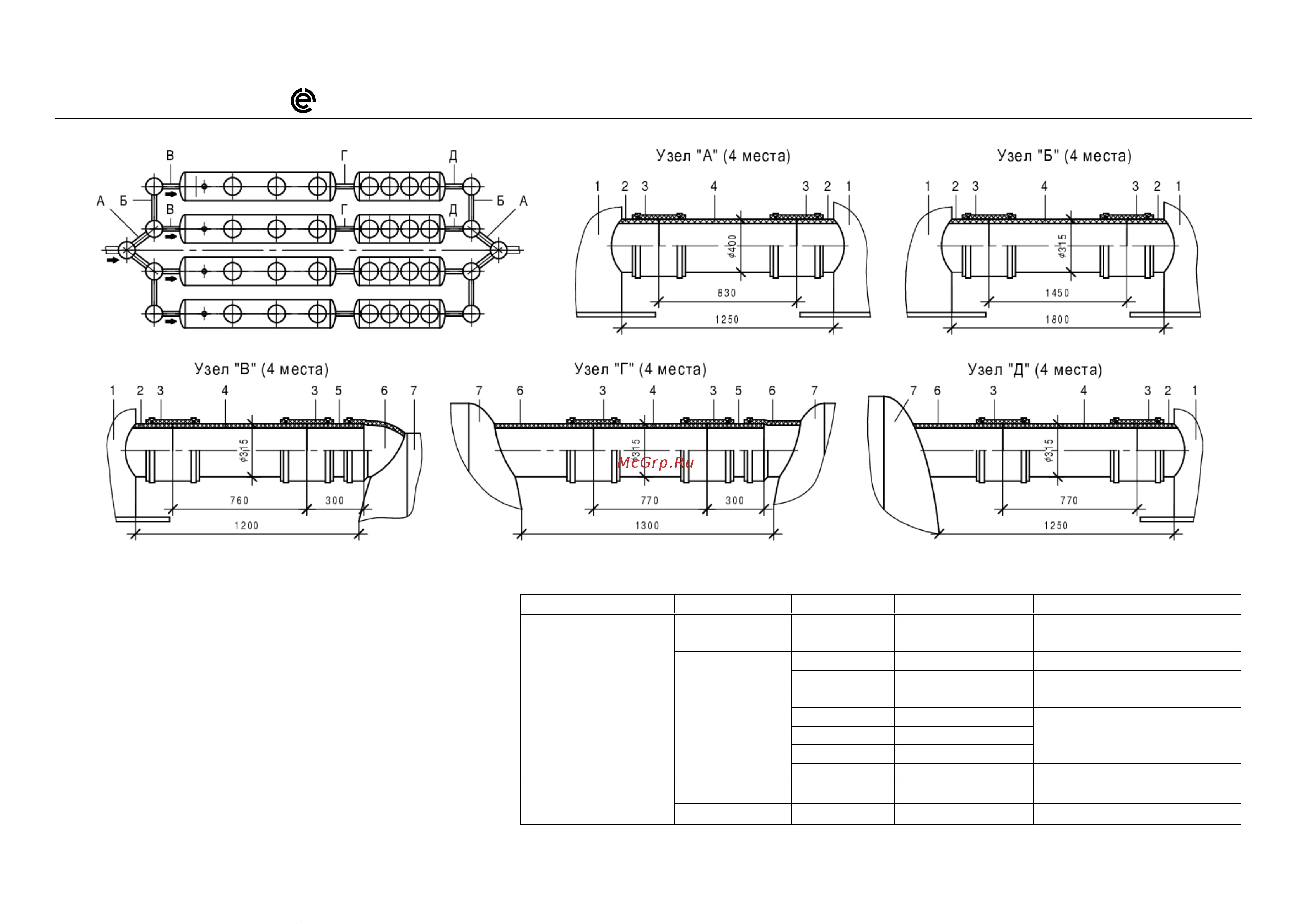

Рисунок А.3 – Схема соединения оборудования установки «Векса-200»
