Viteco Векса-200-М [6/9] Рисунок а монтаж блоков пн см установки векса 200 на железобетонную плиту под проезжую часть

ООО «ВИТЭКО» Векса-200, Векса-200-М Ш.173.000 РЭ

Условные обозначения:

1 - патрубок входной блока ПН установки «Векса-200»;

2 - колодец технический с чугунным люком;

3 - люк чугунный (не входит в комплект поставки);

4 - корпус блока ПН установки «Векса-200» усиленный;

5 - стропа с талрепами (входит в монтажный комплект);

6 - патрубок выходной блока ПН установки «Векса-200»;

7 - патрубок входной блока СМ установки «Векса-200»;

8 - корпус блока СМ установки «Векса-200» усиленный;

9 - песок уплотнённый;

10 - разгрузочная железобетонная плита;

11 - дорожное покрытие;

12 - патрубок выходной блока СМ установки «Векса-200»;

13 - фундаментная железобетонная плита;

14 - закладная деталь;

(*) - размеры уточняются по проекту;

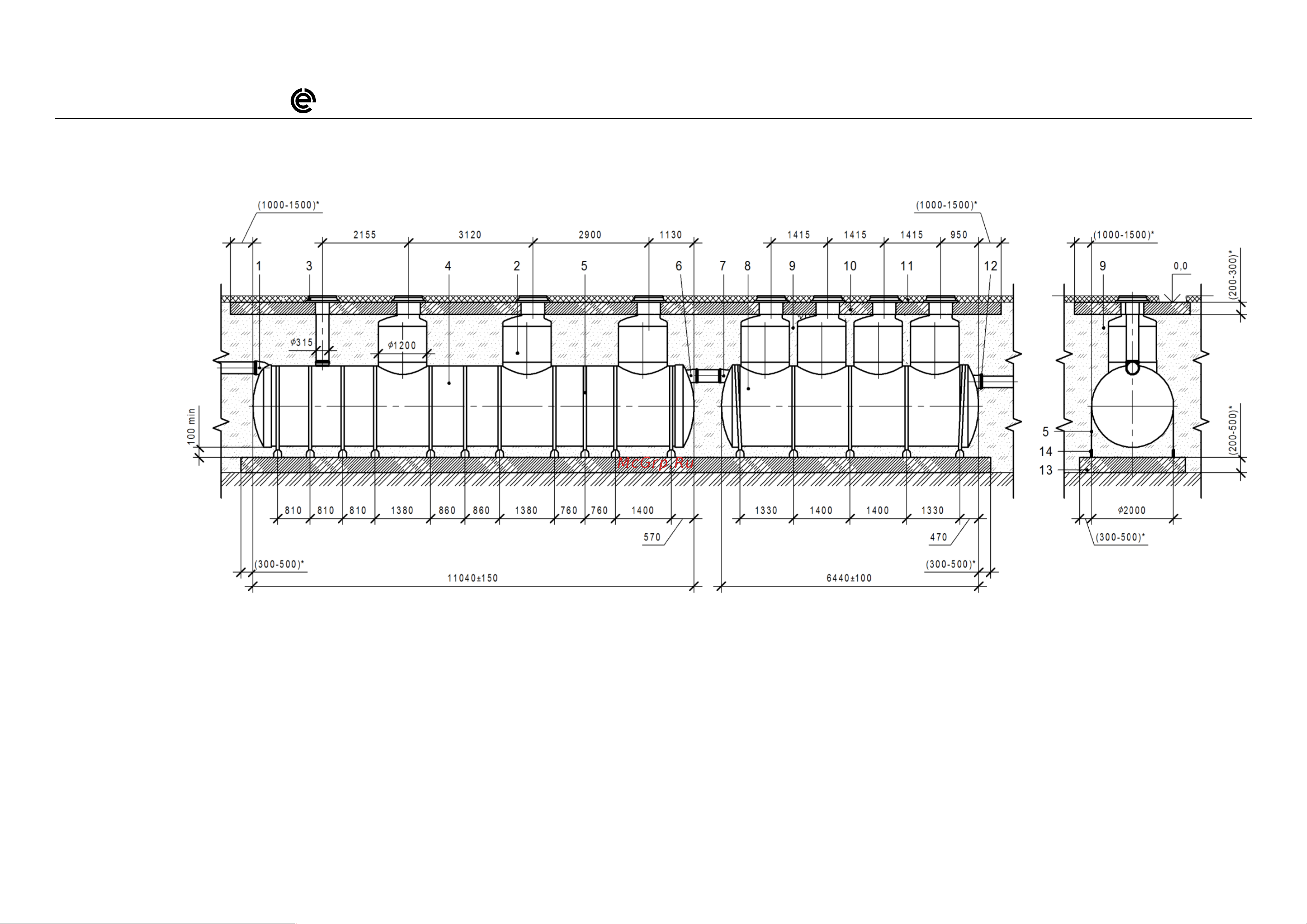

Рисунок А.6 – Монтаж блоков ПН, СМ установки «Векса-200» на железобетонную плиту под проезжую часть
