ООО «ВИТЭКО» Векса-200, Векса-200-М Ш.173.000 РЭ

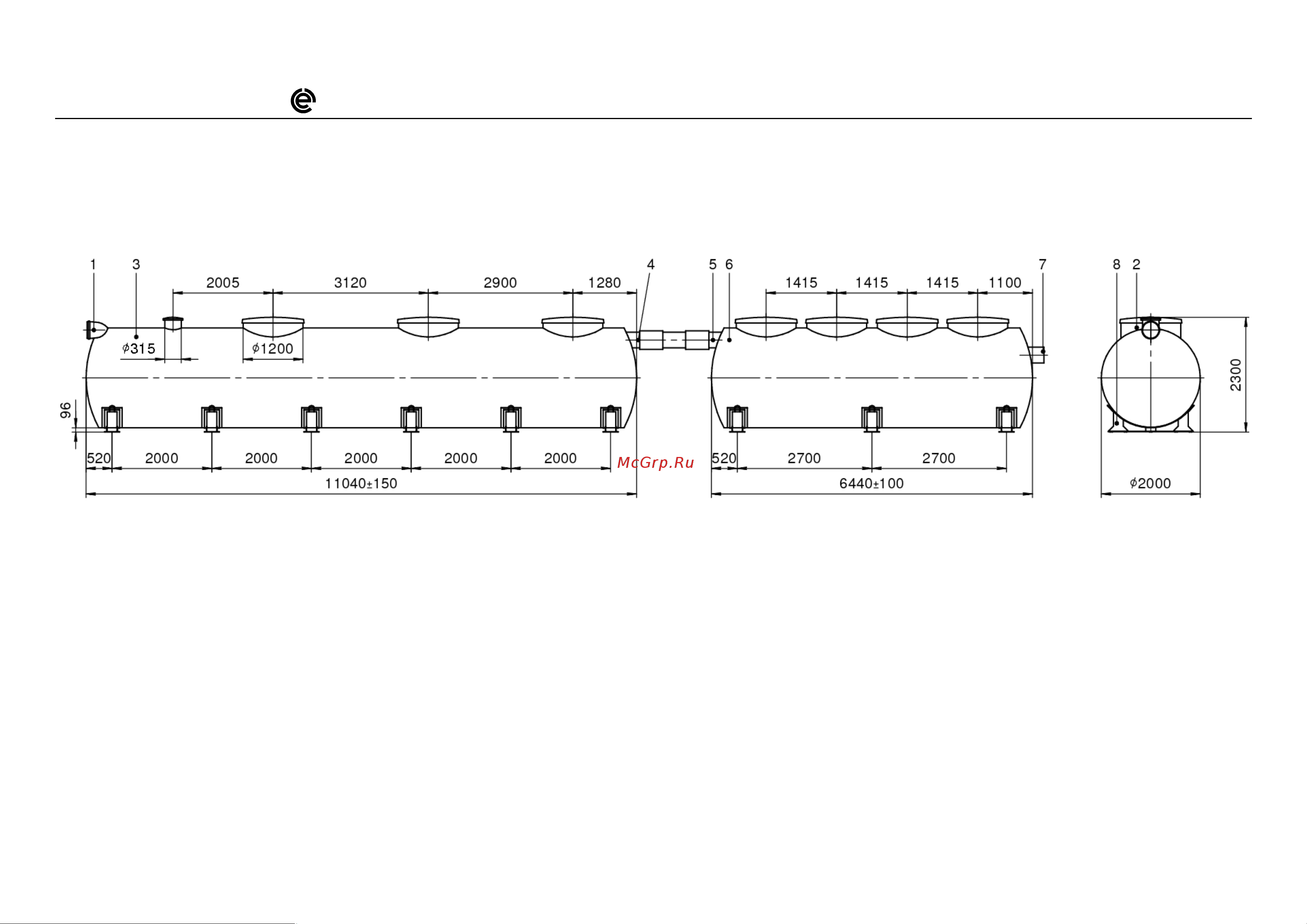

Условные обозначения:

1 - патрубок входной блока ПН установки «Векса-200»;

2 - люк стеклопластиковый для обслуживания;

3 - корпус блока ПН установки «Векса-200»;

4 - патрубок выходной блока ПН установки «Векса-200»;

5 - патрубок входной блока СМ установки «Векса-200»;

6 - корпус блока СМ установки «Векса-200»;

7 - патрубок выходной блока СМ установки «Векса-200»;

8 – опора для надземного размещения.

Рисунок А.7 – Монтаж блоков ПН, СМ установки «Векса-200» при надземном размещении
