ООО «ВИТЭКО» Векса-200, Векса-200-М Ш.173.000 РЭ

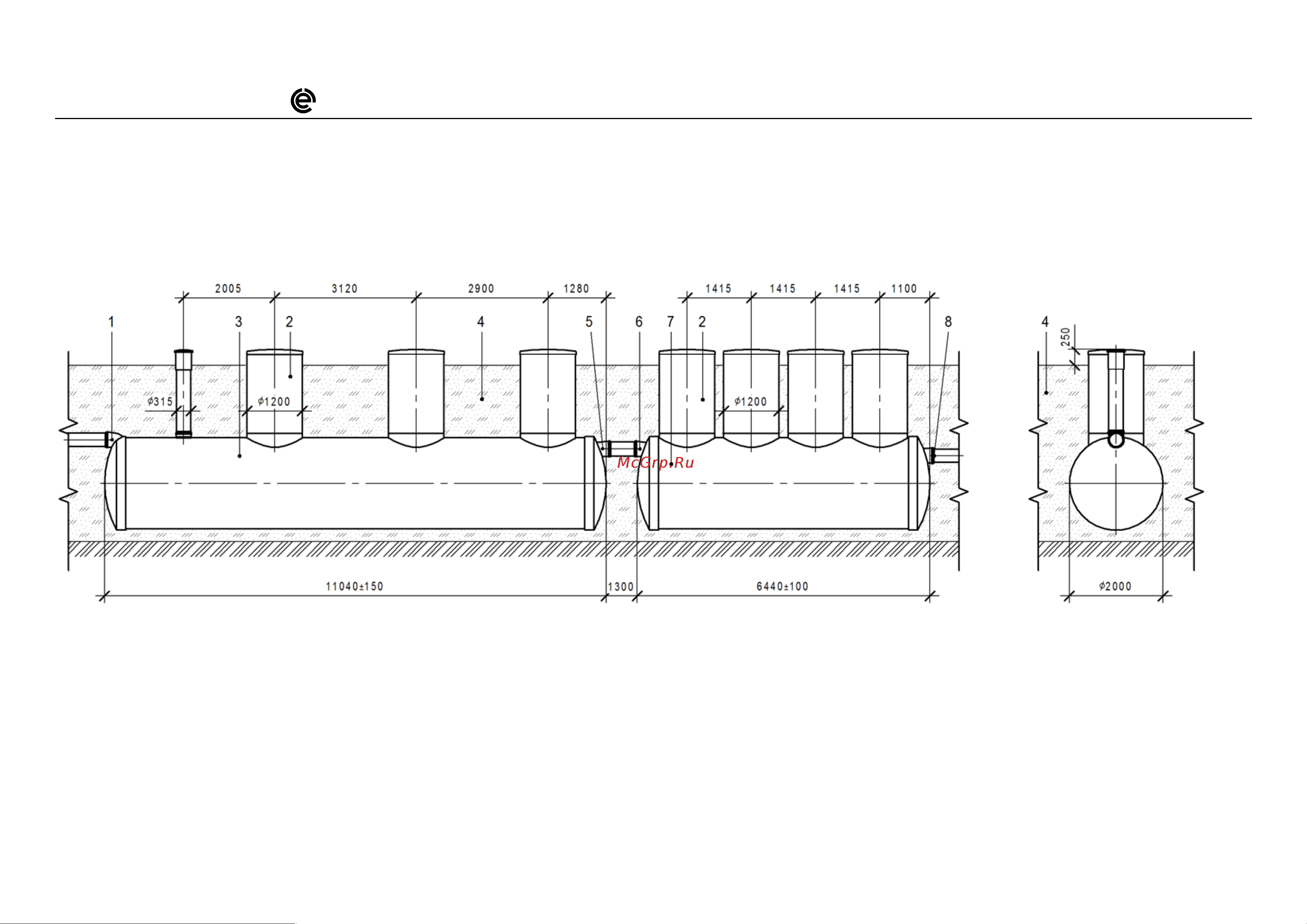

Условные обозначения:

1 - патрубок входной блока ПН установки «Векса-200»;

2 - колодец технический с пластиковым люком;

3 - корпус блока ПН установки «Векса-200»;

4 - песок уплотнённый;

5 - патрубок выходной блока ПН установки «Векса-200»;

6 - патрубок входной блока СМ установки «Векса-200»;

7 - корпус блока СМ установки «Векса-200»;

8 - патрубок выходной блока СМ установки «Векса-200»

Рисунок А.4 – Монтаж блоков ПН, СМ установки «Векса-200» на уплотнённый грунт
