Векса, Векса-М Ш.012.000 РЭ

Условные обозначения:

1 – патрубок входной;

2 – колодец технический;

3 – люк чугунный (не входит в комплект поставки);

4 – корпус блока БВ установки «Векса-120-А» усиленный;

5 – стропа с талрепами (входит в монтажный комплект);

6 – патрубок выходной;

7 – песок уплотнённый;

8 – разгрузочная железобетонная плита;

9 – дорожное покрытие;

10 – фундаментная железобетонная плита;

11 – закладная деталь.

(*) – размеры уточняются по проекту;

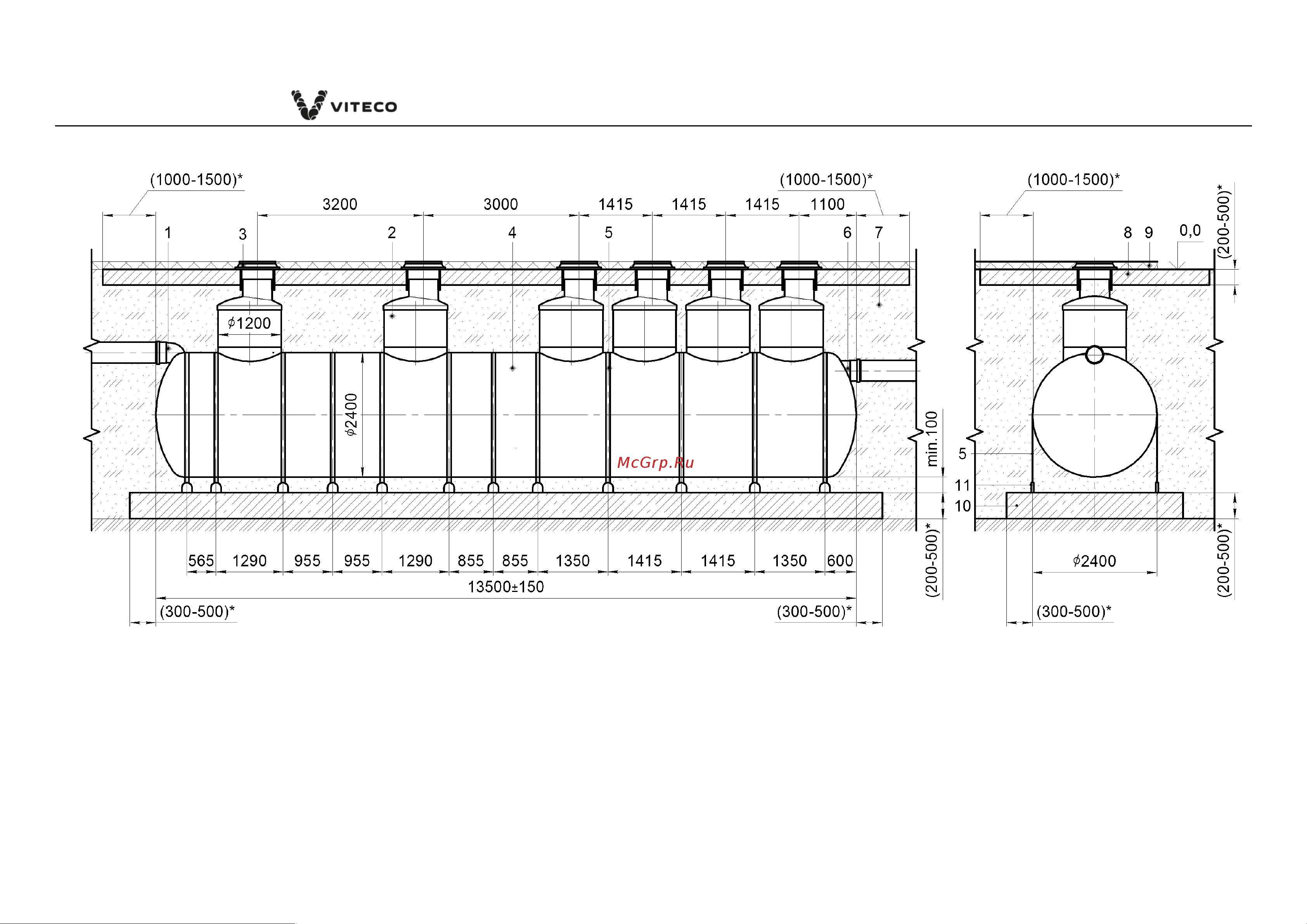

Рисунок А.6 – Монтаж блоков БВ установки «Векса-120-А» на железобетонную плиту под проезжую часть
