Viteco Векса-120-МА [4/8] Рисунок а монтаж блоков бв установки векса 120 а на уплотнённый грунт

Векса, Векса-М Ш.012.000 РЭ

Условные обозначения:

1 – патрубок входной;

2 – колодец технический с пластиковым люком;

3 – корпус блока БВ установки «Векса-120-А»;

4 – песок уплотнённый;

5 – патрубок выходной;

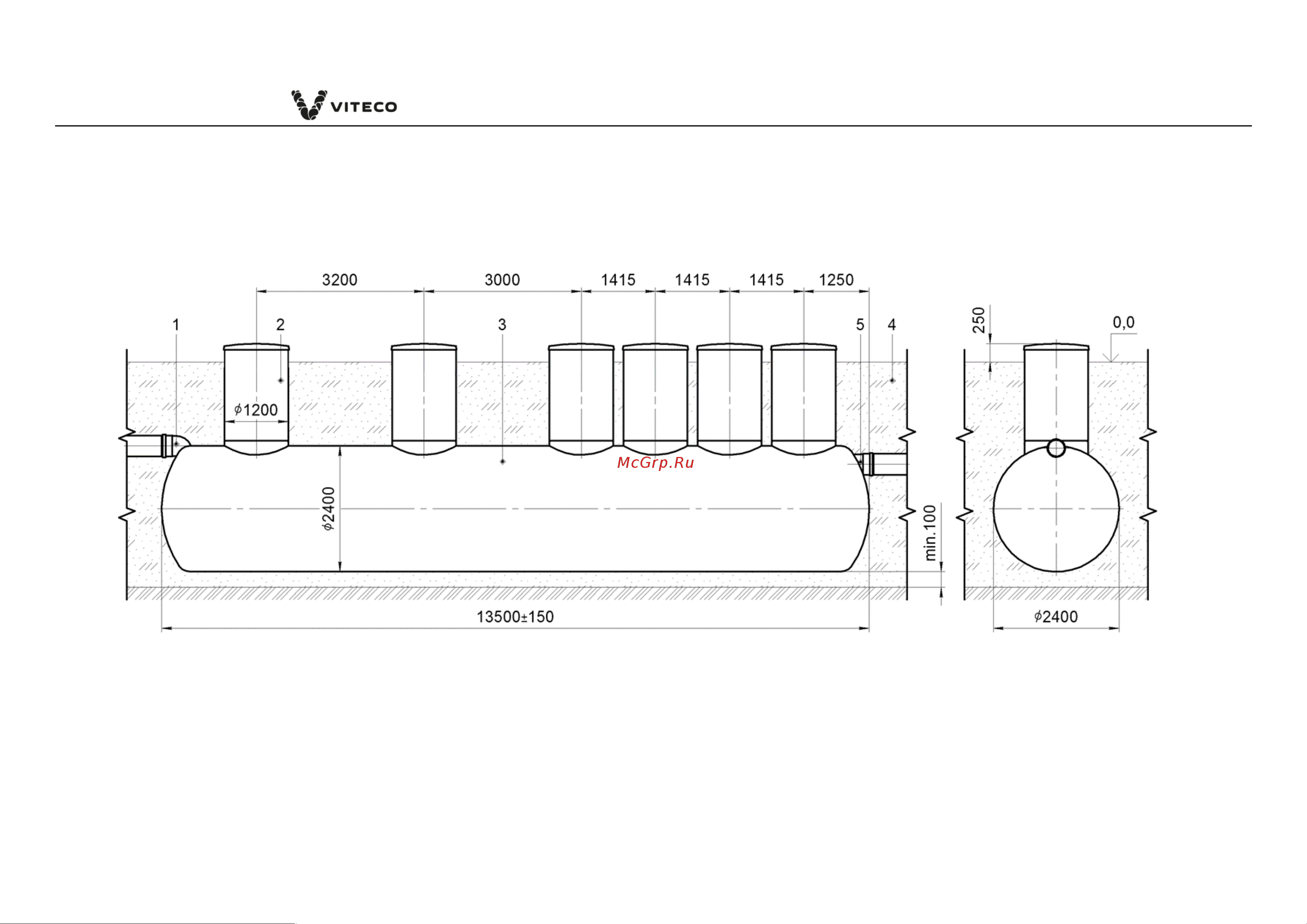

Рисунок А.4 – Монтаж блоков БВ установки «Векса-120-А» на уплотнённый грунт
