Векса, Векса-М Ш.012.000 РЭ

Условные обозначения:

1 - колодец смотровой;

2 - патрубок колодца смотрового;

3 - муфта ремонтная надвижная;

4 - труба соединительная;

5 - труба соединительная;

6 - патрубок блока БВ

установки «Векса-120-А»;

7 - блок БВ установки «Векса-120-А»

Спецификация трубопроводов:

Наименование

Диаметр, мм

Длина, мм

Количество, шт.

Вид поставки

Труба гладкая

400

800

Труба длиной 2000, 4 шт.

760

300

Муфта ремонтная

надвижная

400

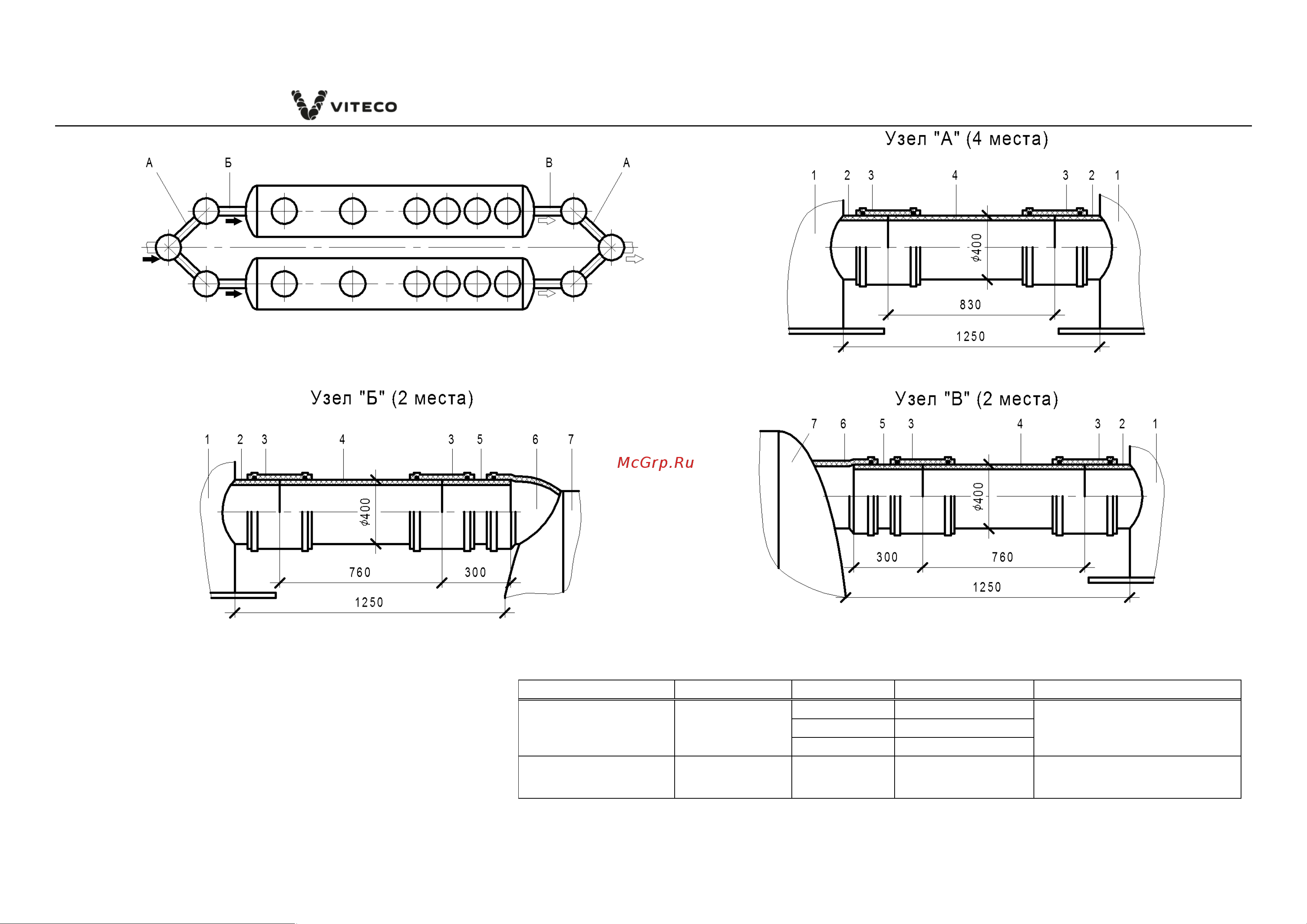

Рисунок А.3 – Схема соединения оборудования установки «Векса-120-А»
