Векса, Векса-М Ш.012.000 РЭ

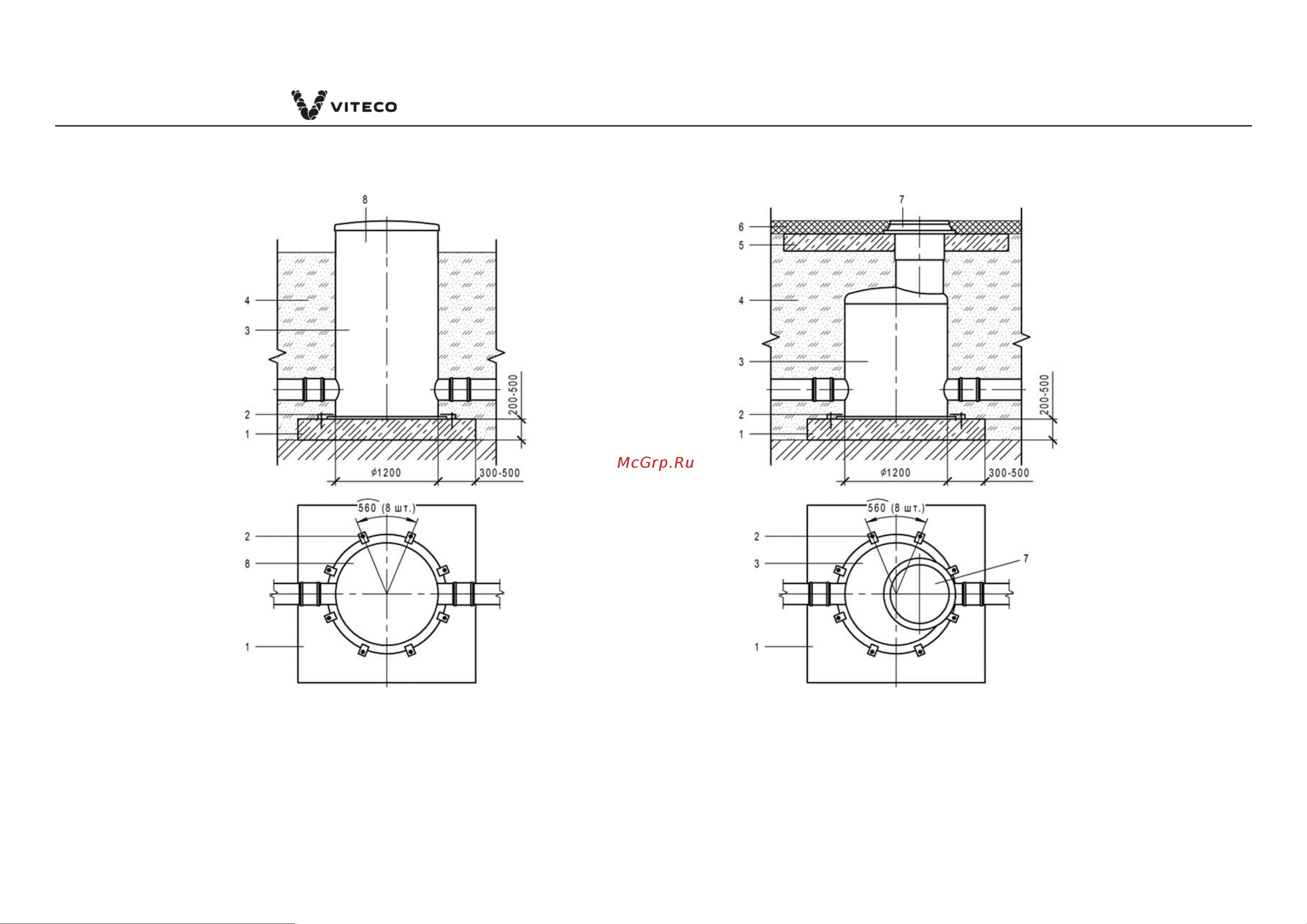

Монтаж технических колодцев КС-У, КС-П, КС-ОП на

железобетонную плиту

Монтаж технических колодцев КС-У, КС-П, КС-ОП на железобетонную

плиту под проезжую часть с установкой монолитной плиты

1 - фундаментная железобетонная плита;

2 - пластина анкерная с анкерным болтом

(входит в монтажный комплект);

3 - колодец смотровой;

4 - песок уплотнённый;

5 - разгрузочная железобетонная плита (например ПД6 ГОСТ 8020-90);

6 - дорожное покрытие;

7 - люк чугунный (не входит в комплект поставки);

8 - люк стеклопластиковый

Рисунок А.7 – Монтаж технических колодцев
