Векса, Векса-М Ш.012.000 РЭ
36

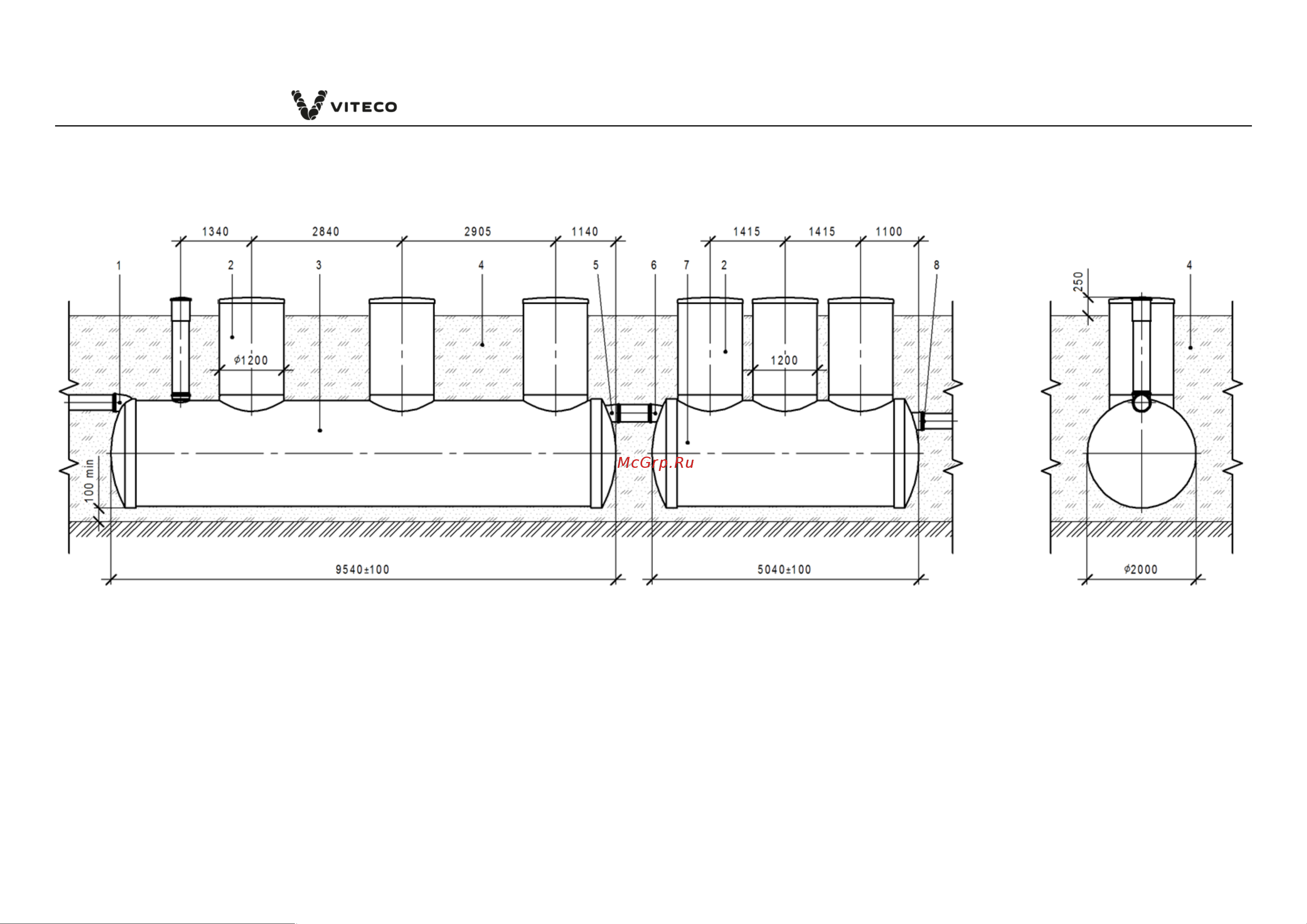

Условные обозначения:
1 - патрубок входной блока ПН установки «Векса-80»;
2 - колодец технический с пластиковым люком;
3 - корпус блока ПН установки «Векса-80»;
4 - песок уплотнённый;
5 - патрубок выходной блока ПН установки «Векса-80»;
6 - патрубок входной блока СМ установки «Векса-80»;
7 - корпус блока СМ установки «Векса-80»;
8 - патрубок выходной блока СМ установки «Векса-80»
Рисунок А.4 – Монтаж блоков ПН, СМ установки «Векса-80» на уплотнённый грунт
