Viteco Argel BIO-150 [4/5] Рисунок б монтаж станции на железобетонную плиту

ООО «ВИТЭКО» Argel-BIO Ш.012.314 РЭ

Обозначения

1 - Блок №1 станции Argel-BIO;

2 - Блок №2 станции Argel-BIO;

3 - Блок №3 станции Argel-BIO;

4 - Станция УФ-обеззараживания воды СДВ-2;

5 - Канализационная насосная станция (опция);

6 - Колодец технический с пластиковым люком;

7 - Входной патрубок станции;

8 - Выходной патрубок станции;

9 - Межблочная линия напорная;

10 - Межблочная линия безнапорная;

11 - Патрубок входной станции СДВ;

12 - Патрубок выходной станции СДВ;

Монтажный комплект:

13 - Стропа текстильная;

14 - Талреп;

Не поставляется:

15 - Деталь закладная;

16 - Фундаментная плита блоков станции;

17 - Фундаментная плита станции СДВ.

H - глубина заложения подводящего патрубка.

*Размер для справок. Определяется проектом.

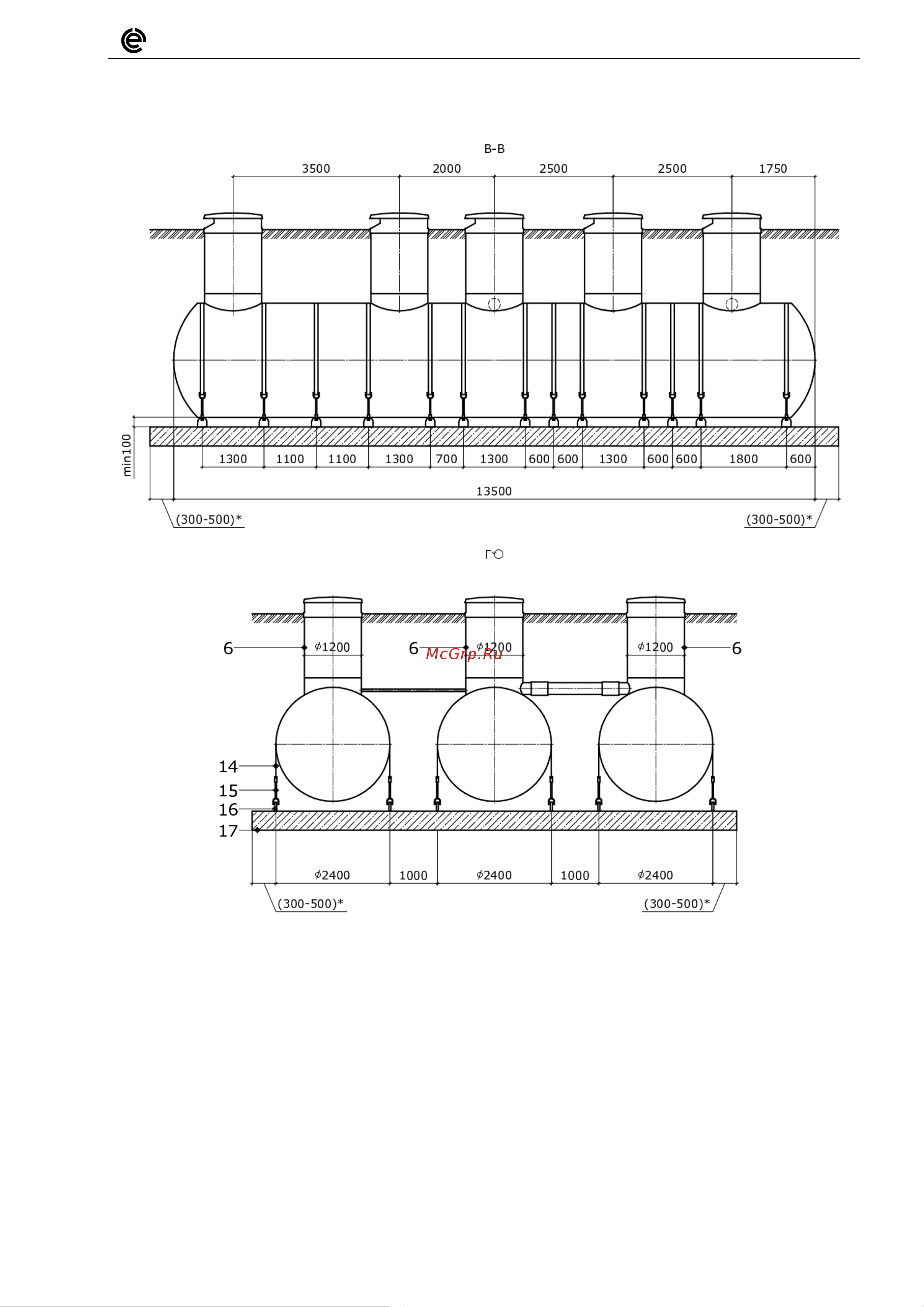

Рисунок Б.1.3 – Монтаж станции на железобетонную плиту
