ООО «ВИТЭКО» Argel-BIO Ш.012.314 РЭ

ПРИЛОЖЕНИЕ Б

(Обязательное)

Обозначения

1 - Блок №1 станции Argel-BIO-200;

2 - Блок №2 станции Argel-BIO-200;

3 - Блок №3 станции Argel-BIO-200;

4 - Блок №4 станции Argel-BIO-200;

5 - Станция УФ-обеззараживания воды СДВ-5;

6 - Канализационная насосная станция (опция);

7 - Колодец технический с пластиковым люком;

8 - Входной патрубок станции;

9 - Выходной патрубок станции;

10 - Межблочная линия напорная;

11 - Межблочная линия безнапорная;

12 - Патрубок линии удаления ила;

13 - Патрубок входной станции СДВ-5;

14 - Патрубок выходной станции СДВ-5;

Монтажный комплект:

15 - Стропа текстильная;

16 - Талреп;

Не поставляется:

17 - Деталь закладная;

18 - Фундаментная плита блоков станции;

19 - Фундаментная плита станции СДВ-5.

H - глубина заложения подводящего патрубка.

*Размер для справок. Определяется проектом.

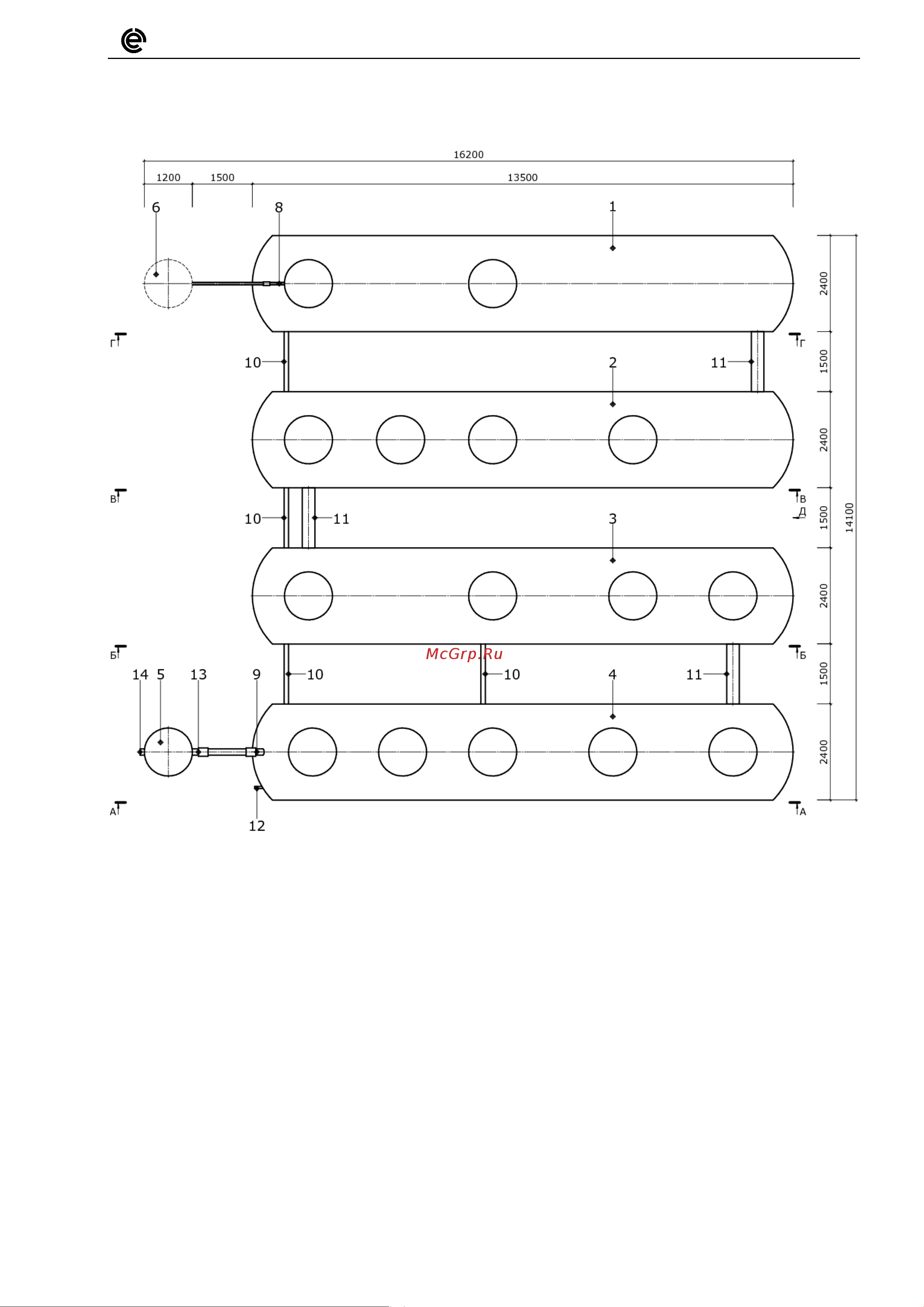

Рисунок Б.1.1 – Монтаж станции Argel-BIO-200 на железобетонную плиту
