ООО «ВИТЭКО» Argel-BIO Ш.012.314 РЭ

ПРИЛОЖЕНИЕ Б

(Обязательное)

Обозначения

1 - Блок №1 станции Argel-BIO-250;

2 - Блок №2 станции Argel-BIO-250;

3 - Блок №3 станции Argel-BIO-250;

4 - Блок №4 станции Argel-BIO-250;

5 - Блок №5 станции Argel-BIO-250;

6 - Станция УФ-обеззараживания воды СДВ-5;

7 - Канализационная насосная станция (опция);

8 - Колодец технический с пластиковым люком;

9 - Входной патрубок станции;

10 - Выходной патрубок станции;

11 - Межблочная линия напорная;

12 - Межблочная линия безнапорная;

13 - Патрубок линии удаления ила;

14 - Патрубок входной станции СДВ-5;

15 - Патрубок выходной станции СДВ-5;

Монтажный комплект:

16 - Стропа текстильная;

17 - Талреп;

Не поставляется:

18 - Деталь закладная;

19 - Фундаментная плита блоков станции;

20 - Фундаментная плита станции СДВ-5.

H - глубина заложения подводящего патрубка.

*Размер для справок. Определяется проектом.

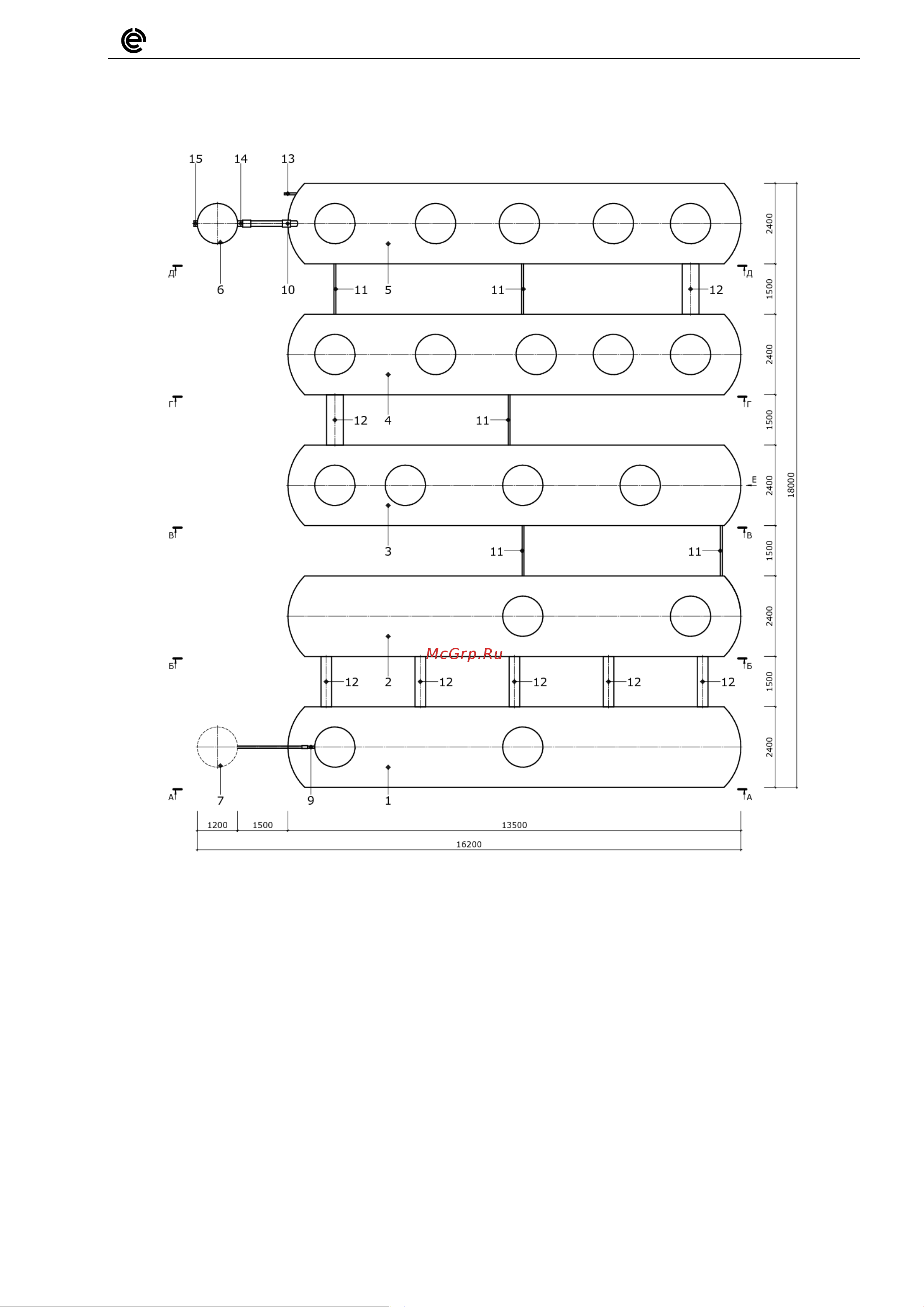

Рисунок Б.1.1 – Монтаж станции Argel-BIO-250 на железобетонную плиту
