ARMOPLAST HE Ш.046.000 РЭ

ПРИЛОЖЕНИЕ Б

(справочное)

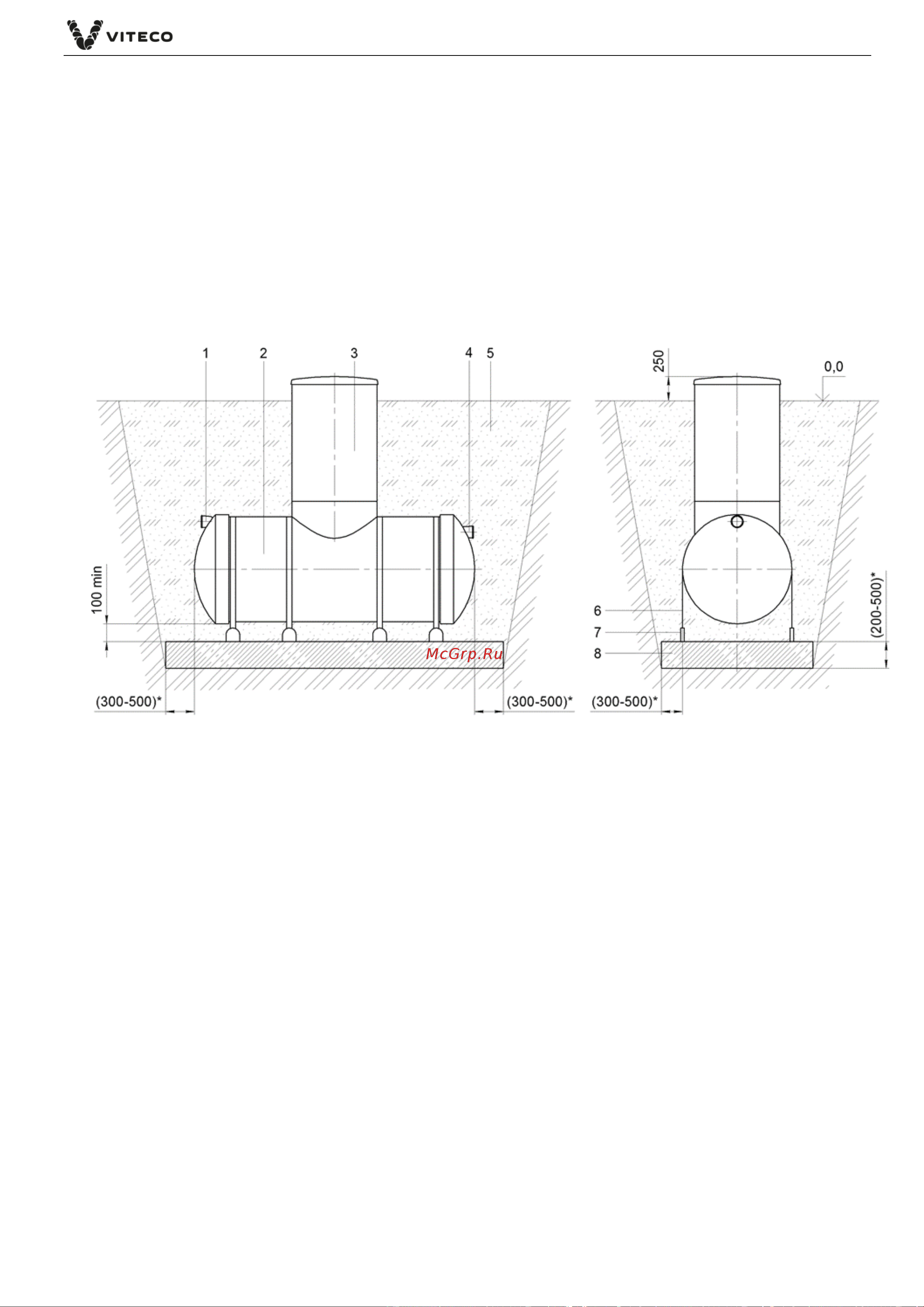

1 – патрубок входной;

2 – ёмкость накопительная ARMOPLAST HE;

3 – колодец технический с пластиковым

люком;

4 – патрубок выходной;

5 – песок уплотнённый;

6 – монтажный элемент (приобретается

отдельно);

7 – деталь закладная (не поставляется);

8 – плита разгрузочная (не поставляется).

(*) – размеры уточняются по проекту;

Рисунок Б.1 – Монтаж ёмкости накопительной ARMOPLAST HE на железобетонную

плиту
