ARMOPLAST HE Ш.046.000 РЭ

1 – патрубок входной;

2 – ёмкость накопительная ARMOPLAST HE

(в усиленном корпусе);

3 – колодец технический с переходником

под чугунный люк;

4 – патрубок выходной;

5 – песок уплотнённый;

6 – монтажный элемент (приобретается

отдельно);

7 – деталь закладная (не поставляется);

8 – плита разгрузочная (не

поставляется);

9 – люк чугунный (не поставляется);

10 – плита разгрузочная (не

поставляется);

11 – дорожное покрытие (не

поставляется).

(*) – размеры уточняются по проекту;

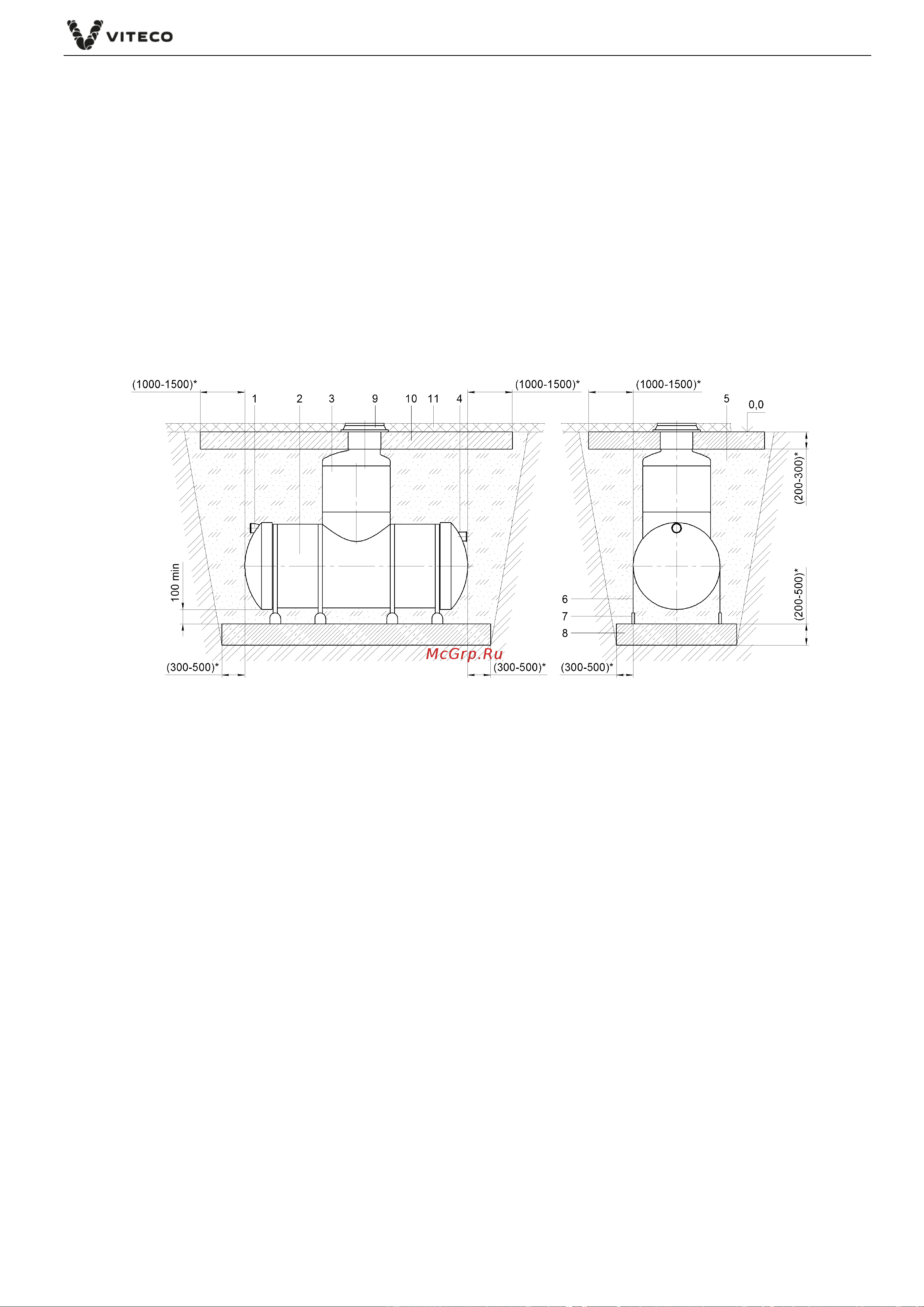

Рисунок Б.2 – Монтаж ёмкости накопительной ARMOPLAST HE на железобетонную

плиту под проезжую часть
