ФДП-15(20)

Флотатор «ФДП-15(20)» предназначен для подключения к 3-х фазной сети

переменного тока напряжением 380.

Подключение флотатора производится В 4-х жильным кабелем с сечением жилы не

менее 4,0 мм

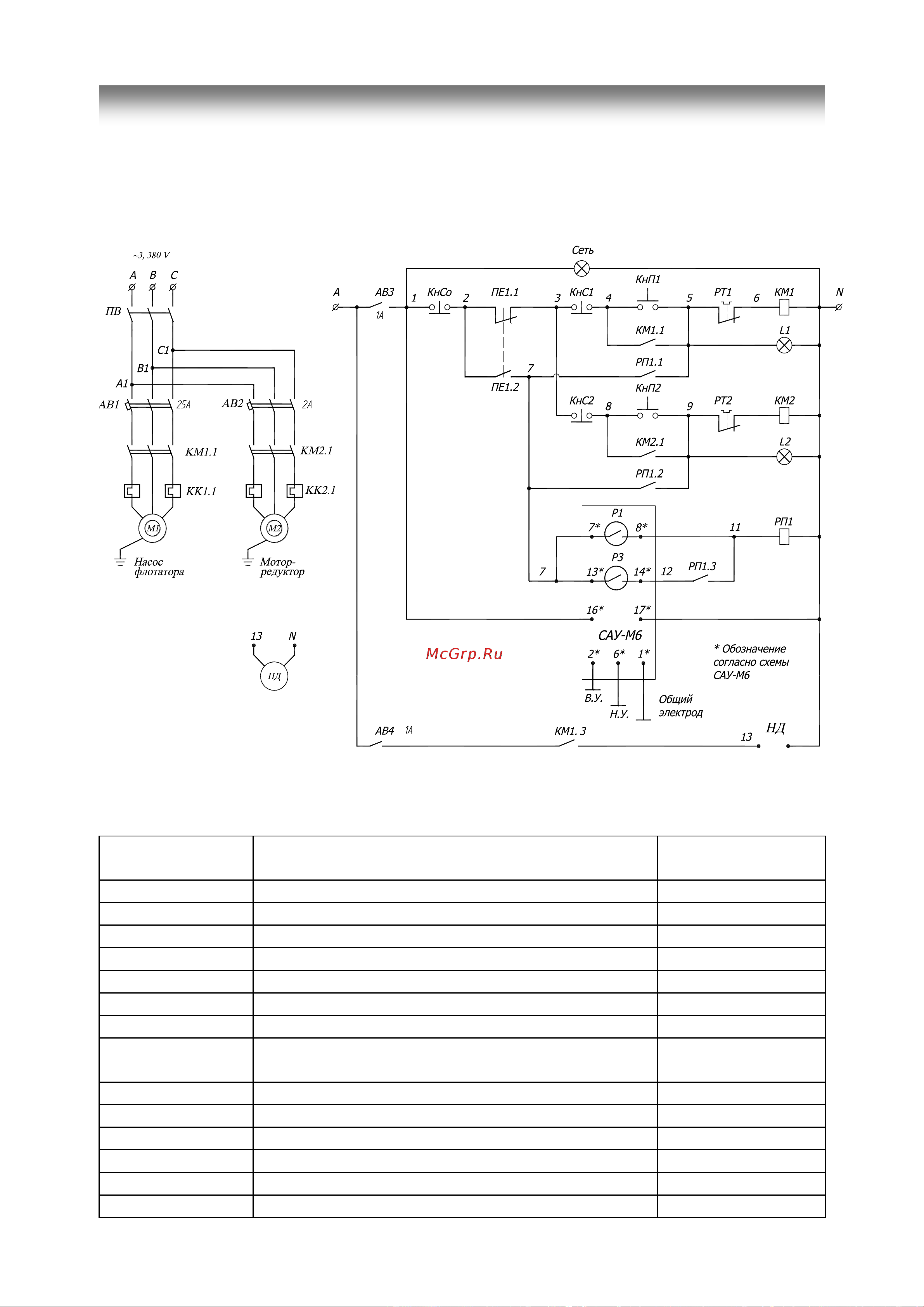

Принципиальная электрическая схема флотатора представлена на рисунке 2.

Перечень устанавливаемого электрооборудования приведен в табл. 5.

Таблица 5

Позиционное

обозначение

Наименование

Количество

ПВ

Выключатель кулачковый

АВ1, АВ2

Выключатель автоматический 3-х полюсной

АВ3 – АВ4

Выключатель автоматический 1 полюсной

КМ1, КМ2

Пускатель магнитный

РТ1, РТ2

Реле тепловое

РП

Реле промежуточное

ПР

Предохранитель

КнС1, КнС2,

КнП1, КнП2

Кнопки управления

М1

Электродвигатель 380 В, 7,5 (15) кВт

М2

Электродвигатель 380 В, 0,75 кВт

ПЕ

Переключатель

КнС

Аварийный ладонный выключатель «Гриб»

САУ-М6

Автоматический сигнализатор уровня

НД

Насос-дозатор

Не комплектуется

Рис.2. Схема электрическая принципиальная.

9. Электрооборудование
