Схема установки датчиков уровня управления показана на рис. 2.

При уровне стоков в приемном резервуаре ниже 3-го электрода система автоматики

блокирует запуск насоса флотатора в ручном и автоматическом режимах.

При достижении уровня стоков 2-го электрода контур автоматики включается в

режим ожидания. Запуск насоса подачи и установки «ФФУ-80» возможен только в ручном

режиме.

При повышении уровня жидкости до 3-го электрода насос подачи и насос флотатора

запускаются в автоматическом режиме. Одновременно включаются мотор-редукторы и

насосы-дозаторы. Подается сигнал на включение насоса подачи.

В дальнейшем при падении уровня ниже 2-го электрода происходит автоматическое

отключение насоса флотатора, мотор-редукторов и насосов-дозаторов. Одновременно

отключается насос подачи. Контур переводится в режим ожидания.

Расстояние h1 и h2 между 1-м и 2-м электродами устанавливается при проведении

ПНР.

Вход стоков на насос подачи должен быть гарантированно ниже 3-го электрода.

Приемный

резервуар

Нижний уровень

Верхний уровень

Кронштейн

1 (пуск) 2 (стоп)

3 (блокировка)

Нулевой электрод

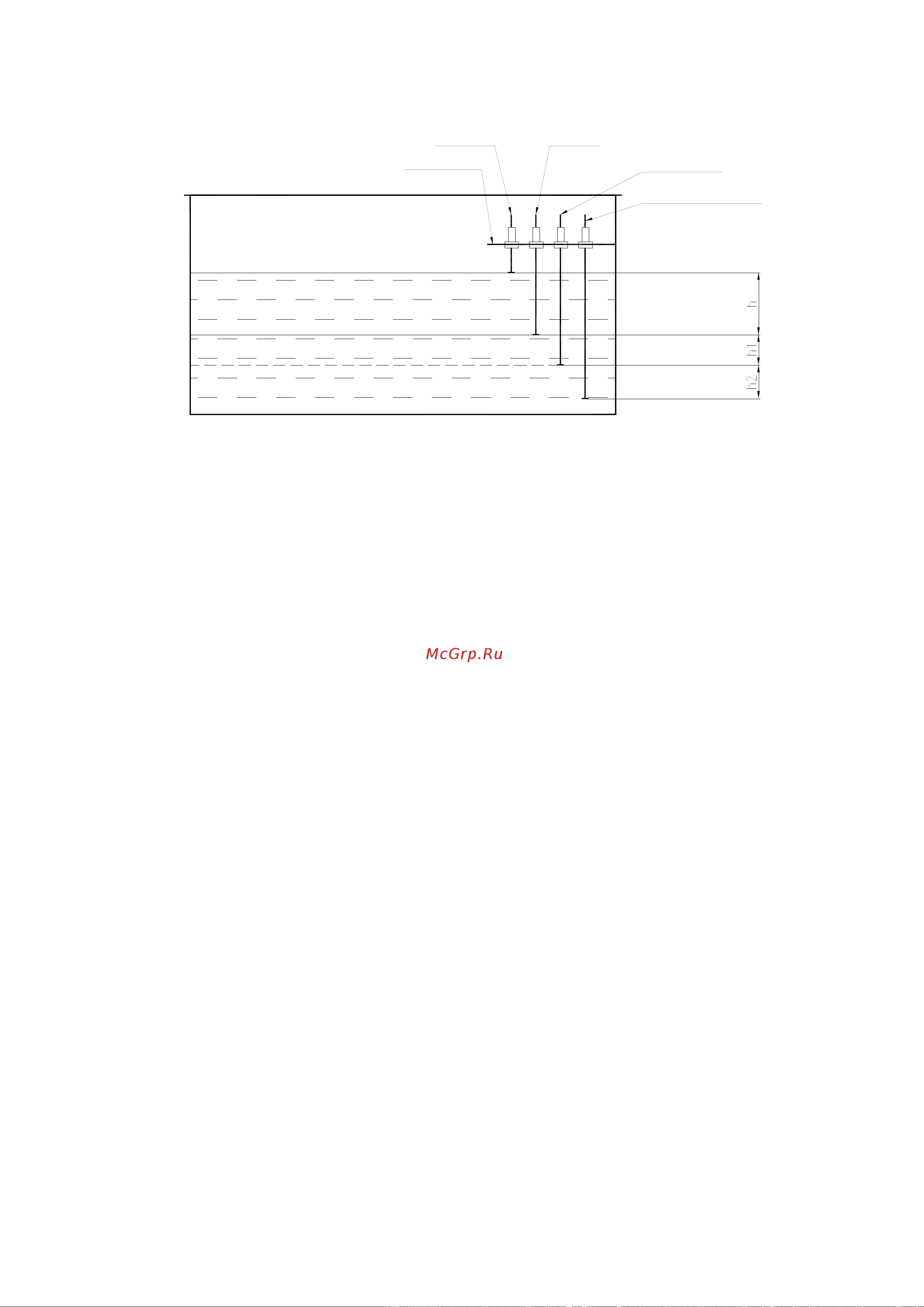

Рис. 2. Монтаж датчиков уровня.
