ООО «ВИТЭКО» Argel OT Ш.021.000 РЭ
20
ПРИЛОЖЕНИЕ А (ОБЯЗАТЕЛЬНОЕ)

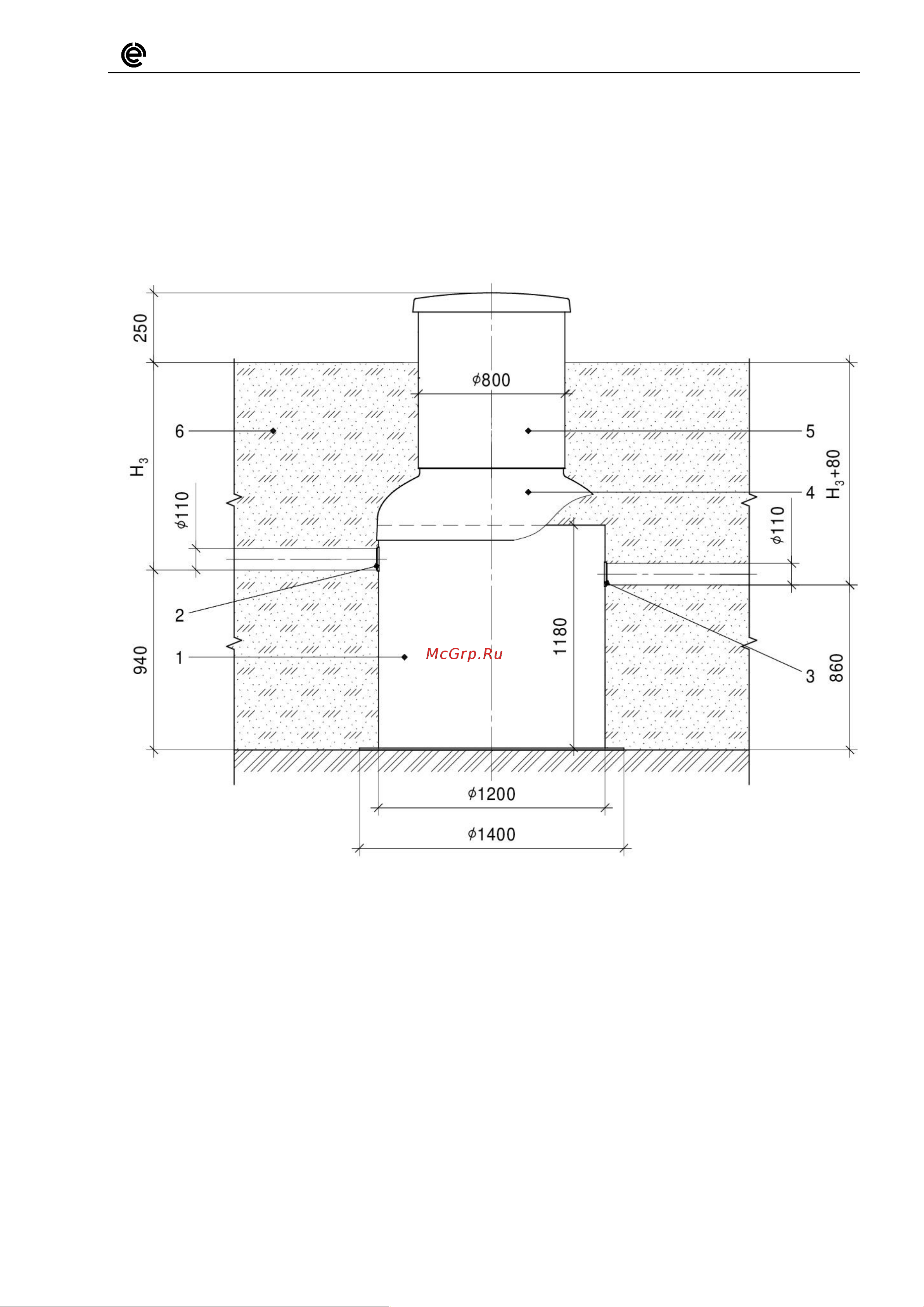

1 – корпус;
2 – патрубок входной;
3 – патрубок выходной;
4 – переходник 1200/800;
5 – колодец технический с пластиковым
люком;
6 – песок уплотнённый.
Н3 – глубина расположения входного патрубка от поверхности земли до лотка.
Рисунок А.1 – Монтаж установки Argel OT-2 на уплотнённый грунт
