ПРИЛОЖЕНИЕ А (ОБЯЗАТЕЛЬНОЕ)

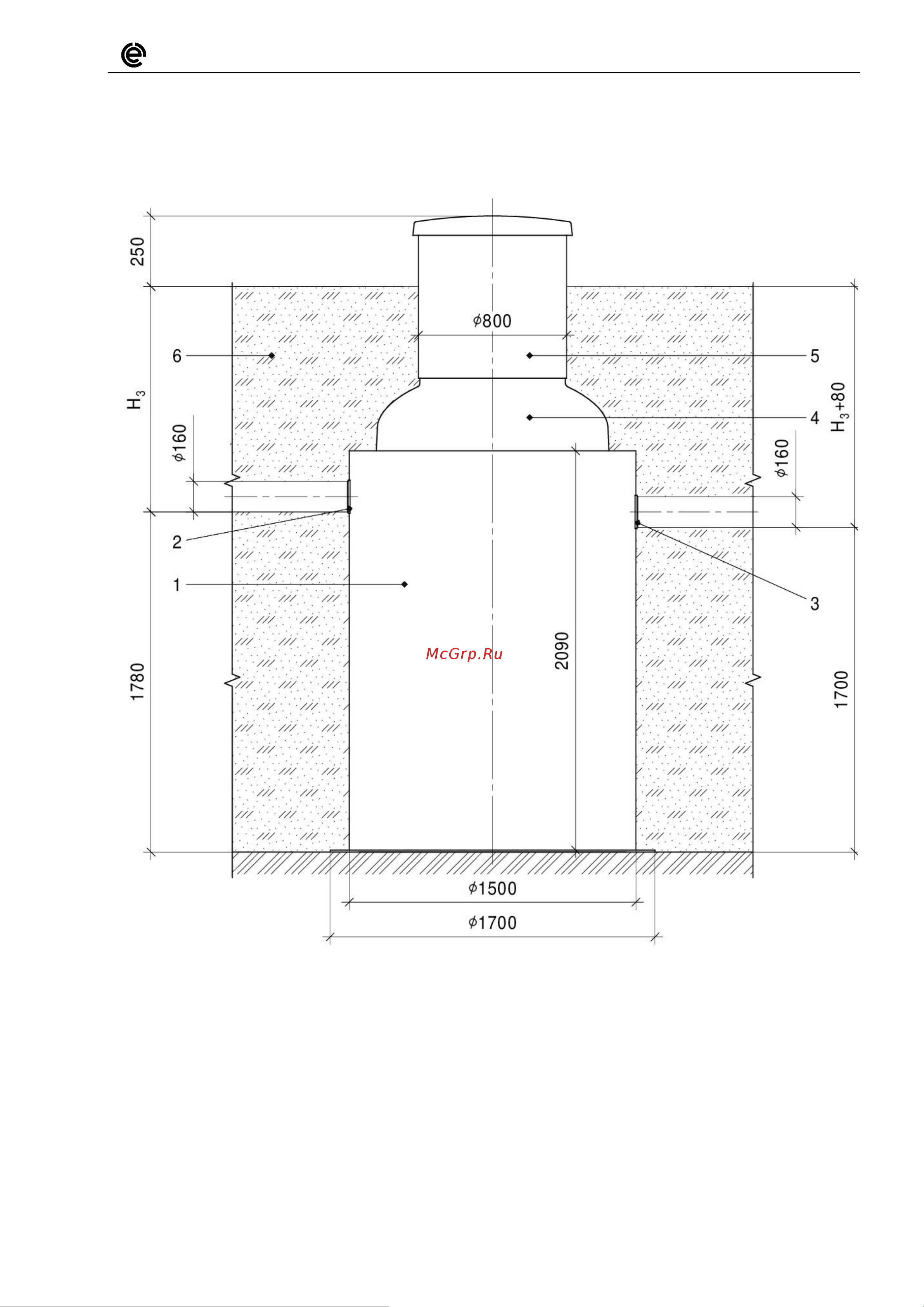

1 – корпус;
2 – патрубок входной;
3 – патрубок выходной;
4 – переходник 1200/800;
5 – колодец технический с пластиковым
люком;
6 – песок уплотнённый.
Н3 – глубина расположения входного патрубка от поверхности земли до лотка.
Рисунок А.1 – Монтаж установки Argel OT-5 на уплотнённый грунт
