ООО «ВИТЭКО» Argel OT Ш.021.000 РЭ

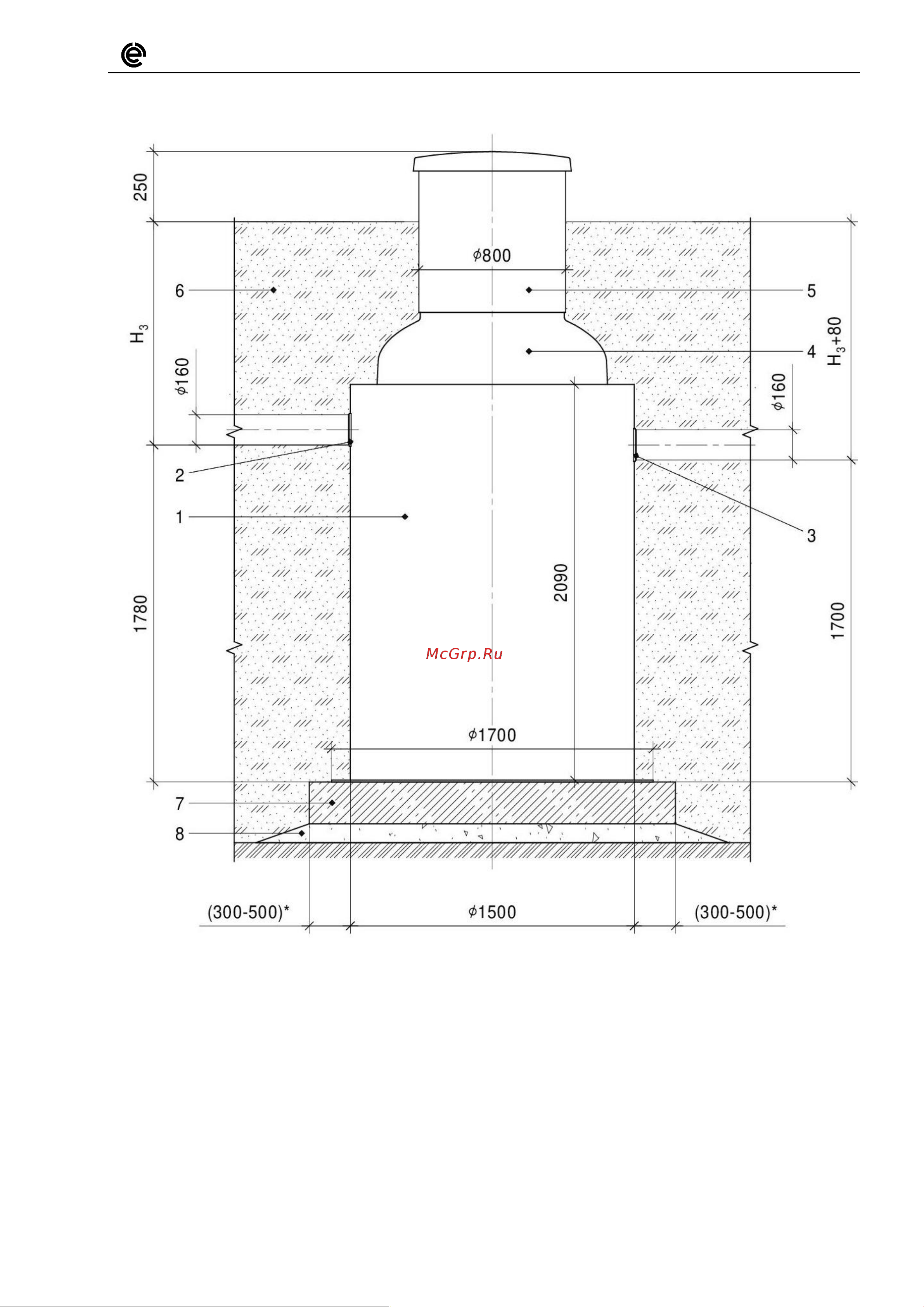

1 – корпус;

2 – патрубок входной;

3 – патрубок выходной;

4 – переходник 1200/800;

5 – колодец технический с пластиковым

люком;

6 – песок уплотнённый;

7 – фундаментная железобетонная

плита;

8 – цементная стяжка.

Н3 – глубина расположения входного патрубка от поверхности земли до лотка.

Рисунок А.2 – Монтаж установки Argel OT-5 на железобетонную плиту
