ООО «ВИТЭКО» Argel OT Ш.021.000 РЭ
20
ПРИЛОЖЕНИЕ А (ОБЯЗАТЕЛЬНОЕ)
1 – корпус;
2 – патрубок входной;
3 – патрубок выходной;
4 – колодец технический с пластиковым
люком;
5 – монтажный элемент**;
6 – деталь закладная;
7 – плита фундаментная.
Н
3
– глубина расположения входного патрубка от поверхности земли до лотка;
*Размер для справок, определяется проектом.
**В качестве стяжного элемента может применяться стяжной ремень с храповым
механизмом, текстильная стропа с талрепами, либо другое конструктивное реше-
ние на усмотрение проектировщика.

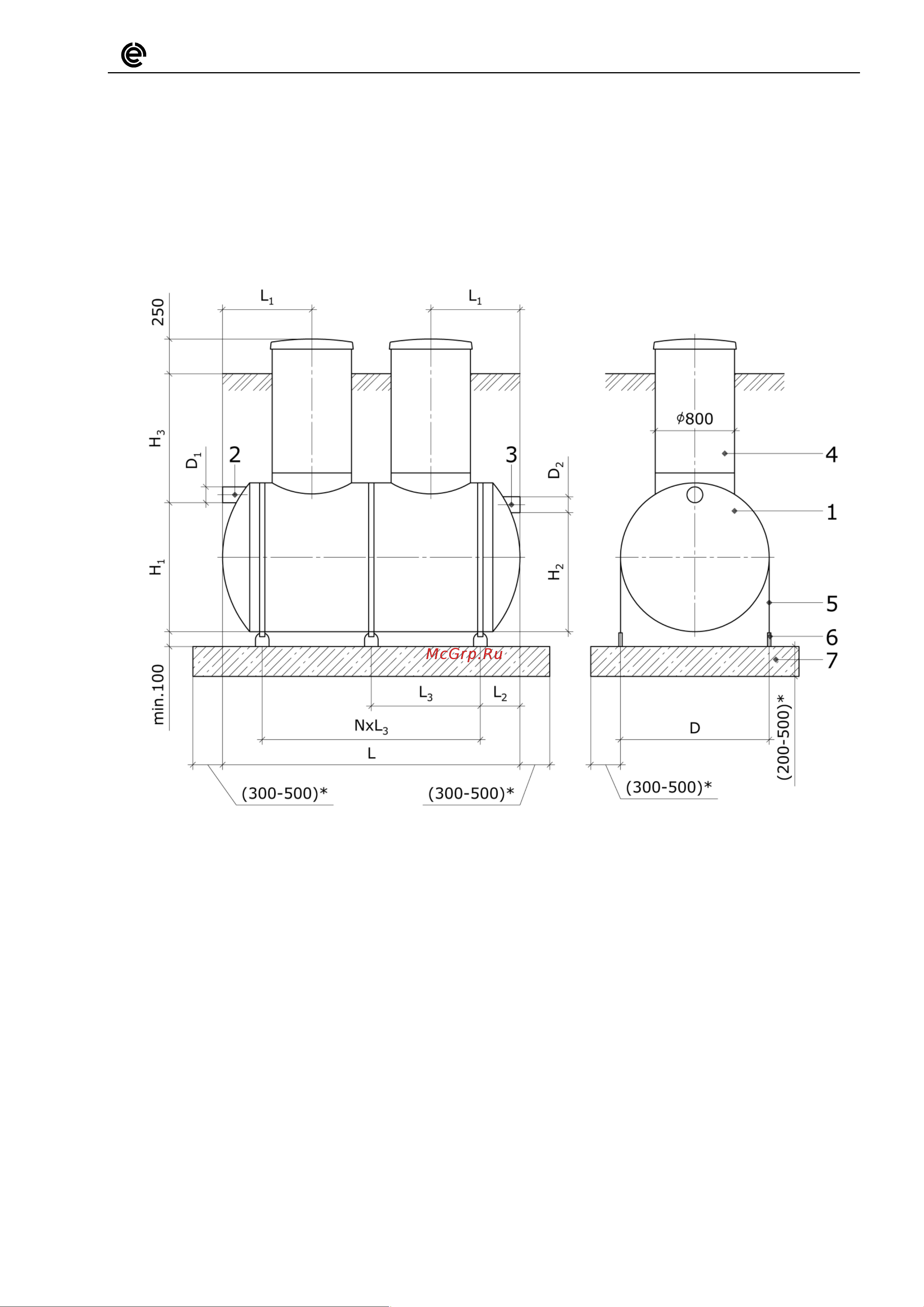

Рисунок А.1 – Монтаж установок Argel OT-6 — OT-50 на железобетонную плиту
