ООО «ВИТЭКО» Argel OT Ш.021.000 РЭ

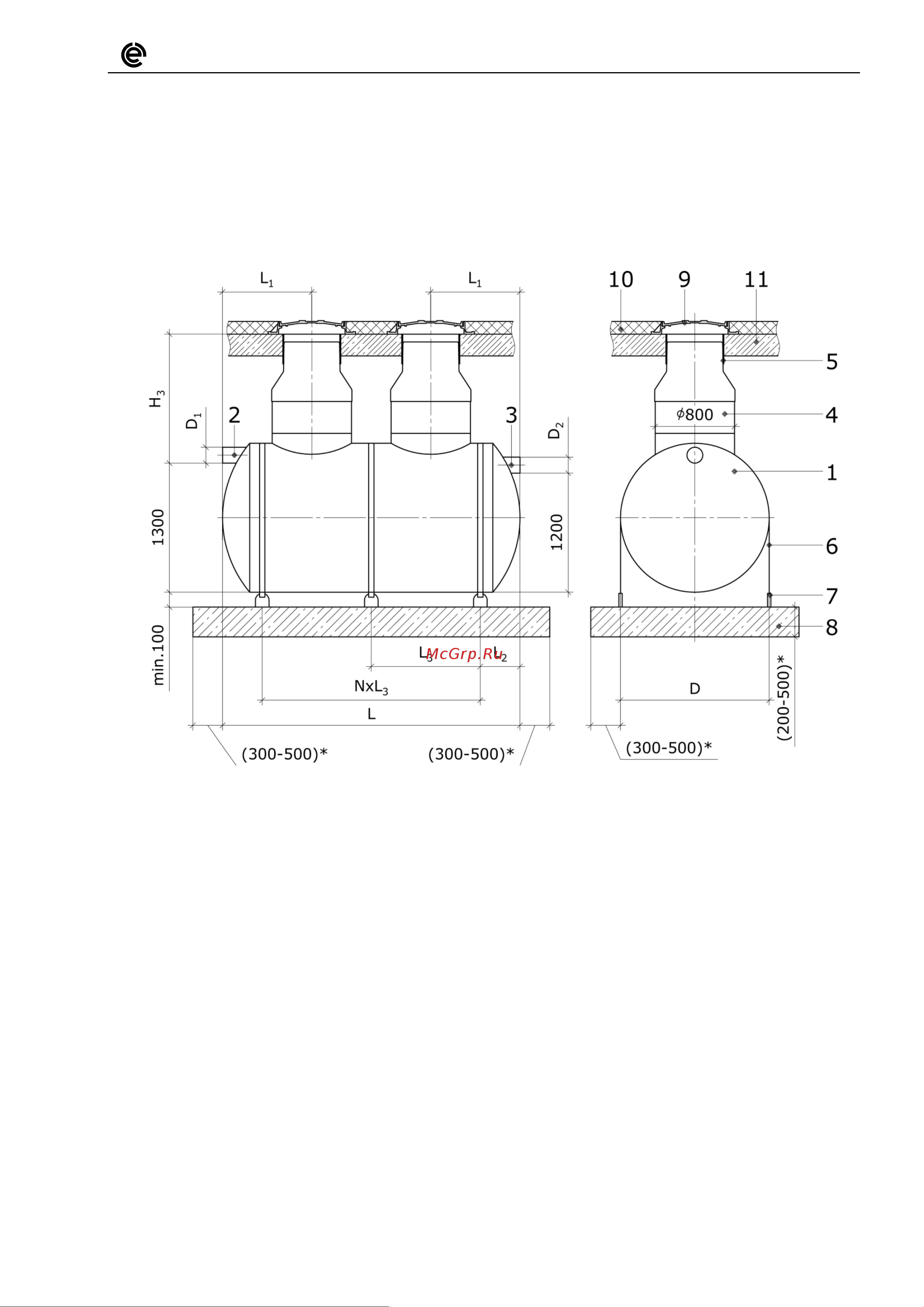

1 – корпус;

2 – патрубок входной;

3 – патрубок выходной;

4 – колодец технический;

5 – переходник 800/560 под чугунный

люк с опалубочным кольцом;

6 – монтажный элемент**;

7 – деталь закладная;

8 – плита фундаментная;

9 – люк канализационный;

10 – дорожное покрытие;

11 – плита разгрузочная.

– глубина расположения входного патрубка от поверхности земли до лотка;

*Размер для справок, определяется проектом.

**В качестве стяжного элемента может применяться стяжной ремень с храповым

механизмом, текстильная стропа с талрепами, либо другое конструктивное реше-

ние на усмотрение проектировщика.

Рисунок А.2 – Монтаж установок Argel OT-6 — OT-50 под проезжей частью
