Peavey XR696F [9/19] Xr 684f 696f руководство пользователя 9

Содержание

• Peavey xr 684f 696f 1
• Xr 684f 696f руководство пользователя 1 1
• Гарантийное обслуживание 1
• Микшер со встроенным усилителем мощности 1
• Руководство пользователя 1
• Правила техники безопасности 2
• Хи 684е 696р руководство пользователя 2
• Xr 684f 696f руководство пользователя 3 3
• Введение 3
• Возможности 3
• Xr 684f 696f руководство пользователя 4
• Xr 696f xr 684f 4
• Краткая инструкция по быстрому подключению 4
• Фронтальная панель 4
• Xr 684f 696f руководство пользователя 5 5
• Каналы 1 6 5
• Секция каналов 5
• Xr 684f 696f руководство пользователя 6
• Xr 684f 696f руководство пользователя 7 7
• Канал 9 7
• Каналы 7 8 7
• Xr 684f 696f руководство пользователя 8
• Кнопка store 8
• Мастер секция 8
• Мастер секция микшера xr 684f xr 696f предусматривает достаточное количество возможностей для решения всех основных задач звукоусиления инженеры компании peavey снабдили данный пульт такими возможностями которые вы не найдете ни в одном другом микшере со встроенным усилителем мощности среди них 48 разрядный процессор эффектов 9 полосный стереофонический эквалайзер система устранения акустической обратной связи ferret а также система защиты динамиков ddt и многое другое 8
• Позволяет сохранять определенные установки эффектов в одном из четырех пользовательских пресетов store 1 store 4 начните с выбора одного из двенадцати готовых пресетов установите с помощью двух регуляторов time size и color tone желаемые характеристики звучания 8
• Процессор эффектов 8
• Xr 684f 696f руководство пользователя 9 9
• Xr 684f 696f руководство пользователя 10
• Системы feedback ferret и ddt 10
• Xr 684f 696f руководство пользователя 11 11
• Xr 684f 696f руководство пользователя 12
• Колонки 12
• Секция питания и выходов на 12
• Хи 684р 696р руководство пользователя 13 13
• Xr 684f 696f руководство пользователя 14
• Стереофонический режим с использованием левого и правого каналов 14
• Схемы подключения микшера xr 684f xr 696f 14
• Режим усиления мониторного основного миксов 15
• Xr 684f 696f руководство пользователя 16
• Входы xr 684f 696f 16
• Выходы xr 684f 696f 16
• Технические характеристики 16
• Xr 684f 696f руководство пользователя 17 17
• Xr684f 17
• Усилитель мощности 17
• Шумы и наводки xr 684f 696f 17
• Xr 684f 696f руководство пользователя 18
• Xr684f 18
• Xr696f 18
• Габариты и вес 18
• Технические характеристики могут быть изменены производителем без уведомления 18
• Блок схема микшера хр684р хр696р 19

Похожие устройства

• Festool Rutscher RS 300 EQ-Set в контейнере 567785 Инструкция по эксплуатации
• Vitek VT-1543 Инструкция по эксплуатации
• Garmin nuvi 200 Инструкция по эксплуатации
• Peavey DUAL DELTAFEX Инструкция по эксплуатации
• Jet JSG-96 (708595М) Инструкция по эксплуатации
• Thermex Hit H30-O Инструкция по эксплуатации
• Gal AMP-102 Инструкция по эксплуатации
• Vitek VT-1542 Инструкция по эксплуатации
• Brita MarellaXL+2карD/B Инструкция по эксплуатации
• Garmin nuvi 600 Инструкция по эксплуатации
• Peavey CS 1400 Инструкция по эксплуатации
• Festool Rutscher RS 300 Q-Plus в контейнере 567487 Инструкция по эксплуатации
• Thermex Champion ER 100 V Инструкция по эксплуатации
• Gal CRD-5000 Инструкция по эксплуатации
• Brita MarellaXL+2кар.Wt Инструкция по эксплуатации
• Vitek VT-1541 Инструкция по эксплуатации
• Garmin nuvi 550 Инструкция по эксплуатации
• Vitek VT-1540 Инструкция по эксплуатации
• Peavey CS 2000 Инструкция по эксплуатации
• Thermex Flat Plus IF 50 V Инструкция по эксплуатации

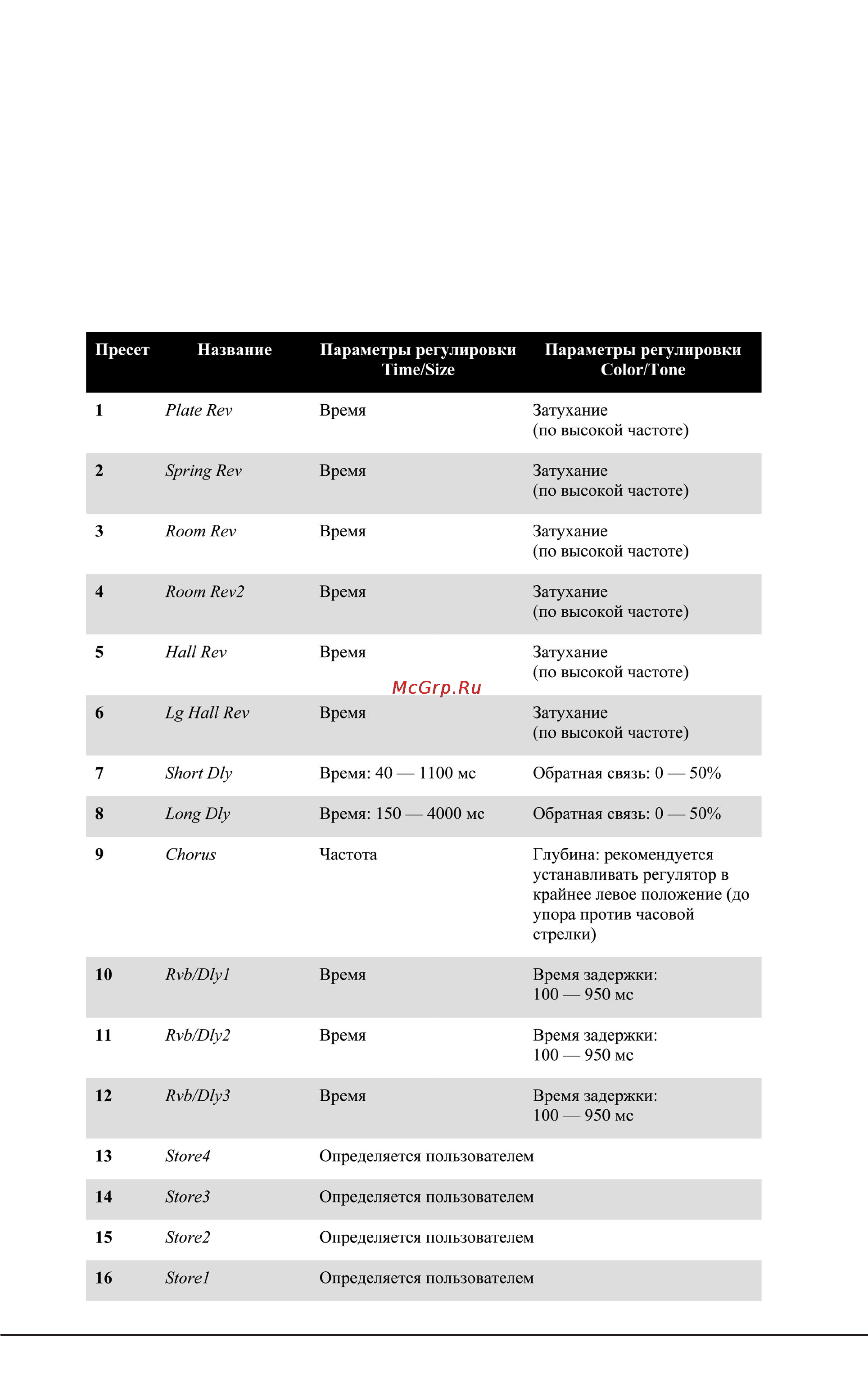

выбранного эффекта и затем нажмите один раз на кнопку STORE индикатор STORE начнет мигать Далее поворотным переключателем выберите один из четырех пользовательских пресетов и повторным нажатием сохраните в нем установки эффекта После завершения процедуры сохранения параметров индикатор перестает мигать При вызове пользовательских пресетов помните что их параметры сохраняются в памяти процессора поэтому положения регуляторов могут не совпадать с параметрами вызванного эффекта 17 Индикатор STORE мигает желтым цветом в режиме сохранения параметров пользовательского пресета смотри описание работы кнопки STORE 18 Индикатор PEAK данный индикатор красного цвета загорается при достижении сигналом порога который на 6 дБ меньше уровня запирания блока эффектов В идеальных условиях данный индикатор должен загораться только периодически Редкие мигания индикатора извещают о том что уровень сигнала максимально оптимизирован для работы с блоком эффектов Чтобы оценить адекватность произведенных установок внимательно прослушивайте качество выходного сигнала 19 Переключатель выбора эффектов с помощью этого поворотного переключателя осуществляется выбор одного из двенадцати заводских и четырех пользовательских пресетов Пресет Название Параметры регулировки Time Size Параметры регулировки Color Tone 1 Plate Rev Время Затухание по высокой частоте 2 Spring Rev Время Затухание по высокой частоте 3 Room Rev Время Затухание по высокой частоте 4 Room Rev2 Время Затухание по высокой частоте 5 Hall Rev Время Затухание по высокой частоте 6 Lg Hall Rev Время Затухание по высокой частоте 7 Short Dly Время 40 ПООмс Обратная связь 0 50 8 Long Dly Время 150 4000 ме Обратная связь 0 50 9 Chorus Частота Глубина рекомендуется устанавливать регулятор в крайнее левое положение до упора против часовой стрелки 10 Rvb Dlyl Время Время задержки 100 950 мс 11 Rvb Dly2 Время Время задержки 100 950 мс 12 Rvb Dly3 Время Время задержки 100 950 мс 13 Store4 Определяется пользователем 14 Store3 Определяется пользователем 15 Store2 Определяется пользователем 16 Store 1 Определяется пользователем XR 684F 696F Руководство пользователя 9
