ООО «ВИТЭКО» Argel OT Ш.021.000 РЭ

ПРИЛОЖЕНИЕ Б (РЕКОМЕНДУЕМОЕ)

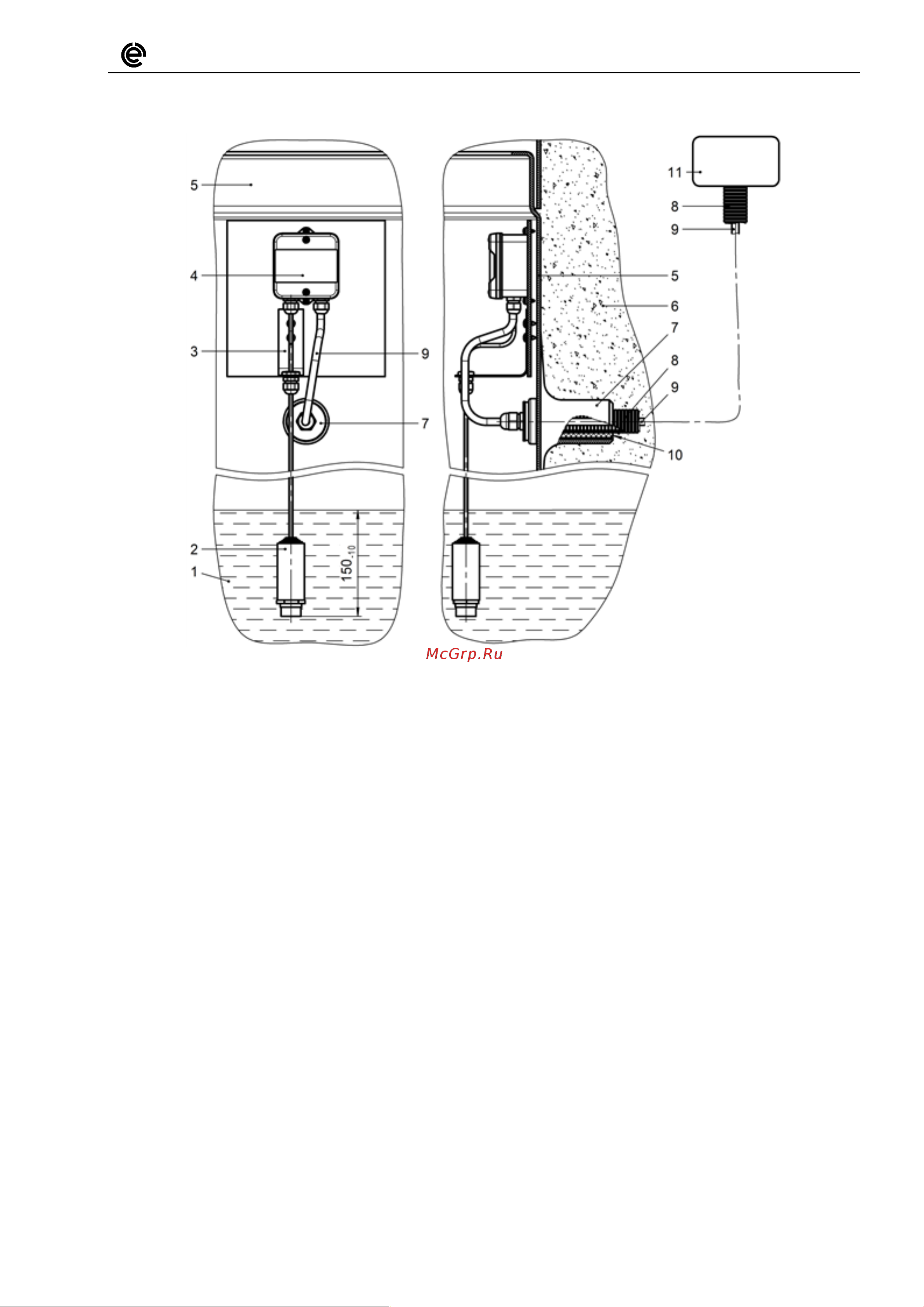

1 – уровень жидкости;

2 – датчик;

3 – кронштейн фиксации

кабеля датчика уровня

нефтепродуктов;

4 – распределительная ко-

робка с клеммами;

5 – колодец технический;

6 – уплотнённый песок;

7 – вывод кабельный;

8 – труба гофрированная

32 ПНД (труба гофриро-

ванная 40 ПНД);

9 – кабель YDYM 3х1,5

(NYYM 3х1,5);

10 – герметик силиконо-

вый;

11 – сигнализатор уровня.

Рисунок Б.1– Схема монтажа датчика уровня жира

Кабель 9 от вывода кабельного 7 из технического колодца 5 до сигнализатора

уровня 11 проложить в трубе гофрированной 8. При прокладке кабельной линии 8, 9

предусмотреть комплекс защитных мер на выбор проектной организации. Зазор

между трубой гофрированной 8 и вводом кабельным 7 загерметизировать силиконо-

вым герметиком.
