Argel OM Ш.055.000 РЭ

1.3 Состав

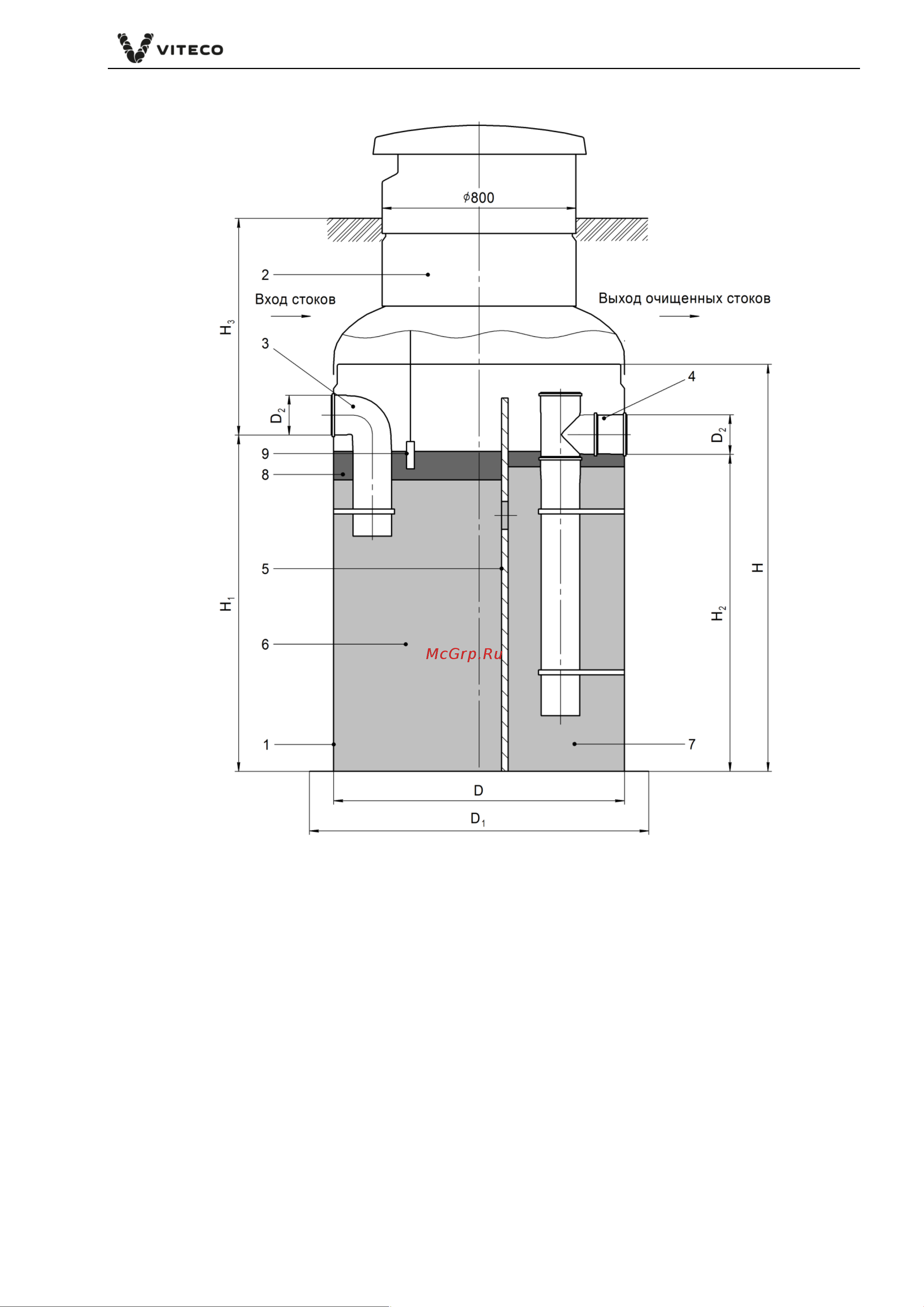

Рисунок 1 - Общий вид жироуловителей модельного ряда

«Argel OM-1» – «Argel OM-10»

1 - корпус жироуловителя;

2 - колодец технический с пластиковым

люком;

3 - патрубок входной;

4 - патрубок выходной;

5 - погружная перегородка с щелевым от-

верстием;

6 - зона для удаления осадка и первичного

отделения жира;

7 - зона для удаления вторичного отделе-

ния жира;

8 - зона накопления жира;

9 – датчик уровня жира;

D - диаметр корпуса жироуловителя;

- диаметр днища жироуловителя;

- диаметр патрубков;

H - высота корпуса жироуловителя;

- высота расположения входного па-

трубка;

- высота расположения выходного па-

трубка;

- глубина расположения входного па-

трубка от поверхности земли до лотка.
