ООО «ВИТЭКО» Станция дезинфекции сточных вод серии СДВ Ш.138.000 РЭ
6
1 - Корпус станции
5 - Колодец технический
2 - Патрубок входной
6 - Стеклопластиковый люк
3 - Патрубок выходной
7 - Кабельный выход
4 - Камера обеззараживания
8 - Шкаф управления

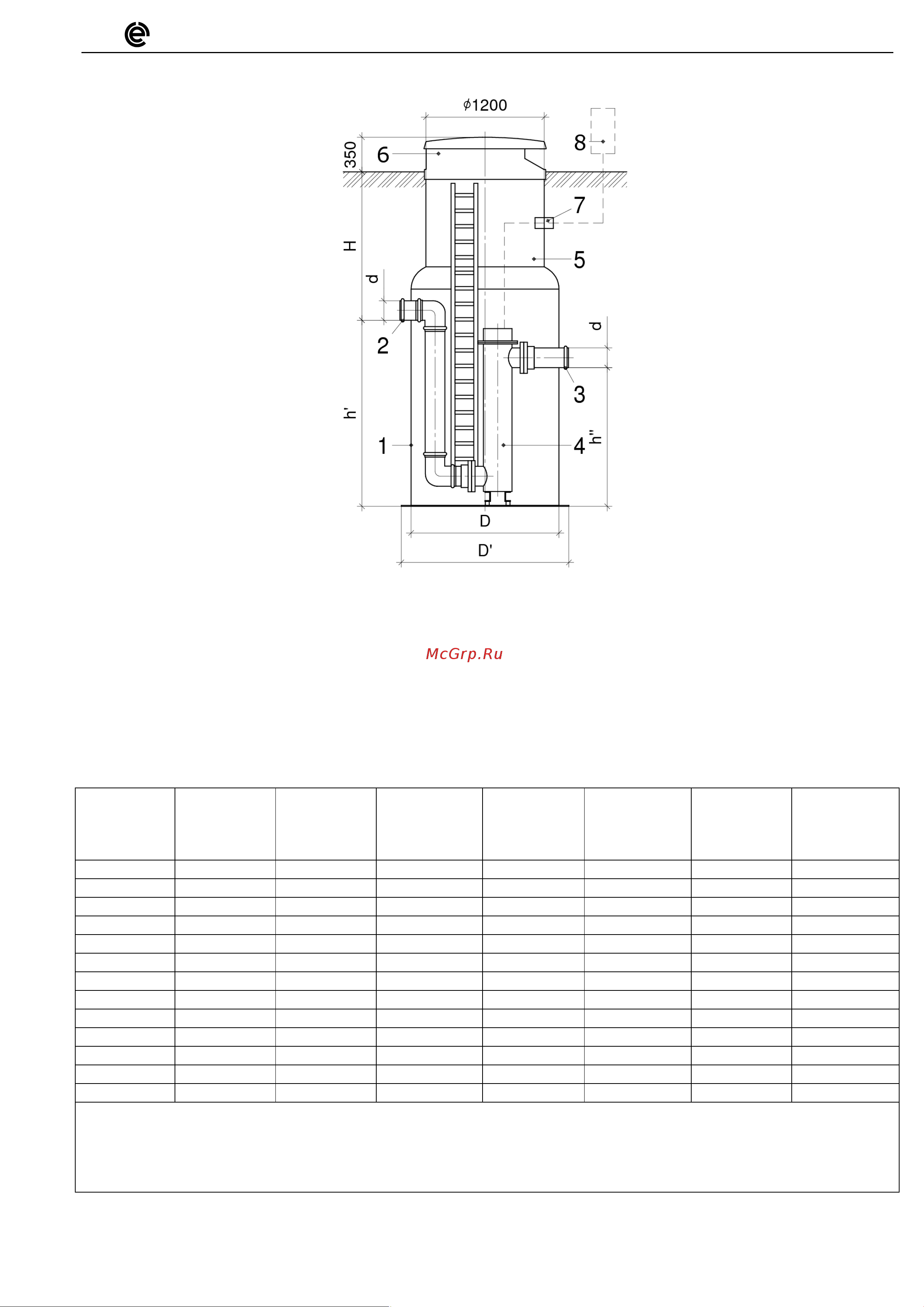

Рисунок 1 – Общий вид станций дезинфекции сточных вод СДВ
Таблица 2 – Конструктивные характеристики станций СДВ
Модель
Диаметр
корпуса
D, мм
Диаметр
донца
D’, мм
Высота
входного
патрубка
h’, мм
Высота
выходного
патрубка
h’’, мм
Глубина
заложения
2
H, мм
Масса
установки
3
,
кг
СДВ-2
1200
1400
1600
1280
до 2500
400
СДВ-5
1200
1400
1870
1290
до 2500
460
СДВ-10
1500
1700
1565
1275
до 2500
615
СДВ-15
1500
1700
1450
1280
до 2500
600
СДВ-20
1500
1700
1700
1420
до 2500
690
СДВ-30
1500
1700
1950
1470
до 2500
800
СДВ-40
2000
2200
1620
1130
до 2500
1050
СДВ-50
2000
2200
2450
1870
до 2500
1220
СДВ-60
2000
2200
2200
1820
до 2500
1220
СДВ-70
2000
2200
2100
1810
до 2500
1285
СДВ-80
2000
2200
2200
1820
до 2500
1300
СДВ-90
2000
2200
2100
1810
до 2500
1385
СДВ-100
2000
2200
2200
1820
до 2500
1405
1
Материал патрубков – НПВХ. Под заказ могут быть установлены патрубки из нержавеющей стали с
фланцевым соединением.
2
В серийном исполнении. Изготовление установок с большей глубиной заложения - по согласованию с
производителем.
3
Для установок в серийном исполнении. Масса установок с глубиной заложения больше 2500мм - по запросу.
