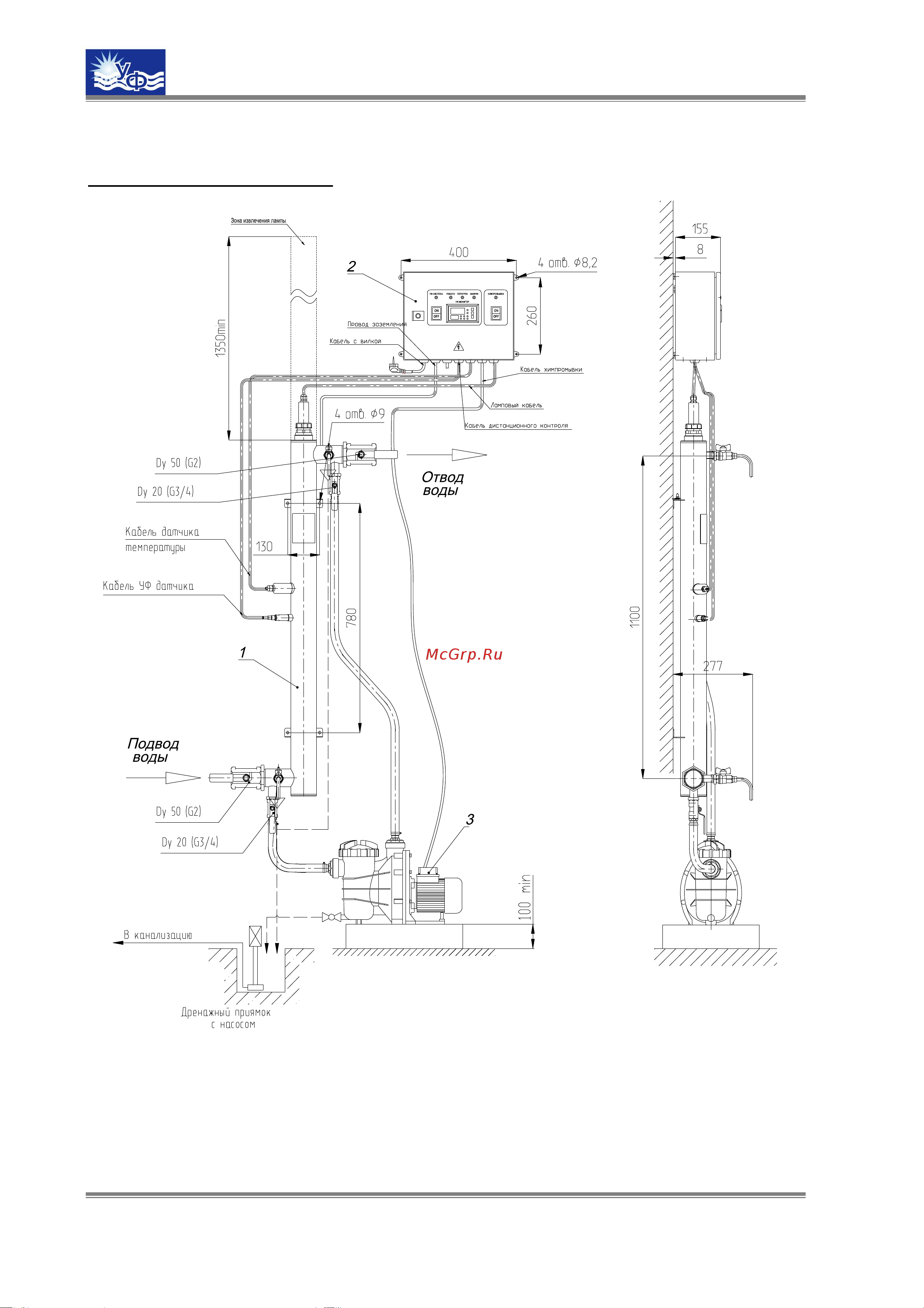

УДВ-1А300Н-10-50-114
МОНТАЖНЫЙ ЧЕРТЕЖ УСТАНОВКИ
в вертикальном положении
1 – корпус камеры обеззараживания; 2 – пульт управления; 3 – насос промывочный
Примечание
Расположение пульта управления 2 и насоса промывочного 3 относительно
камеры обеззараживания 1 показано условно.
