НПО ЛИТ УДВ-4А300Н-10-150 [2/5] Монтажный чертеж установки
![НПО ЛИТ УДВ-4А300Н-10-150 [2/5] Монтажный чертеж установки](/views2/1914345/page2/bg2.png)

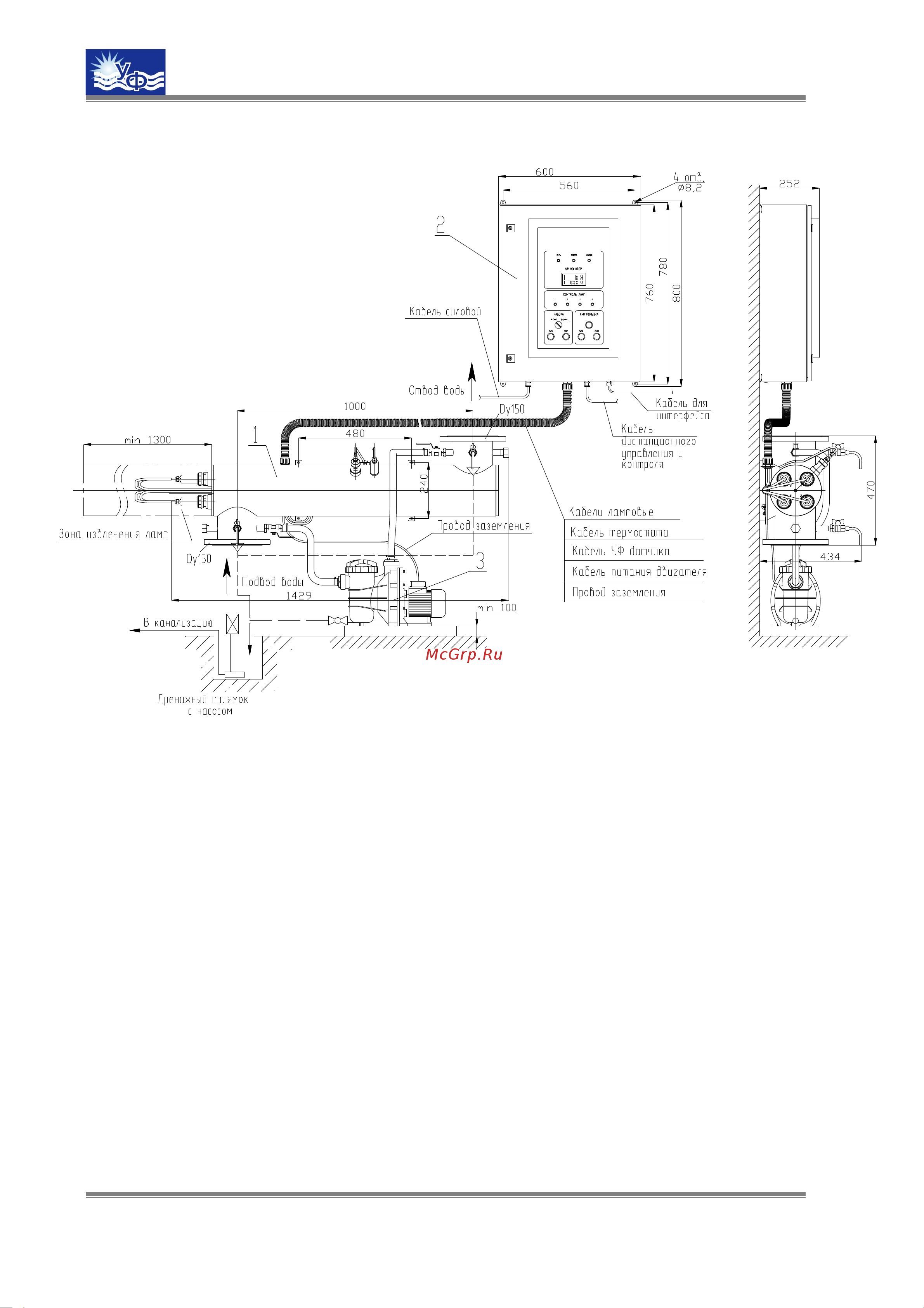

УДВ-4А300Н-10-150
МОНТАЖНЫЙ ЧЕРТЕЖ УСТАНОВКИ
1 – корпус камеры обеззараживания; 2 – пульт управления; 3 – насос промывочный
Примечание
Расположение пульта управления 2 и насоса промывочного 3 относительно
камеры обеззараживания 1 показано условно.
