СТАЦИОНАРНЫЕ ВИНТОВЫЕ FV-СЕРИИКОМПРЕССОРЫwww.comprag.com
6
1. Винтовой блок
2. Электродвигатель привода компрессора
3. Клапан всасывающий
4. Фильтр воздушный
5. Бак-сепаратор
6. Фильтр масляный
7. Фильтр-маслоотделитель (сепаратор)
8. Воздушно-масляный радиатор
9. Ремень привода компрессора
10. Крыльчатка охлаждения радиатора
11. Клапан минимального давления
12. Термостат
8
9
1
3
4
6
12
10
5
11
7
2

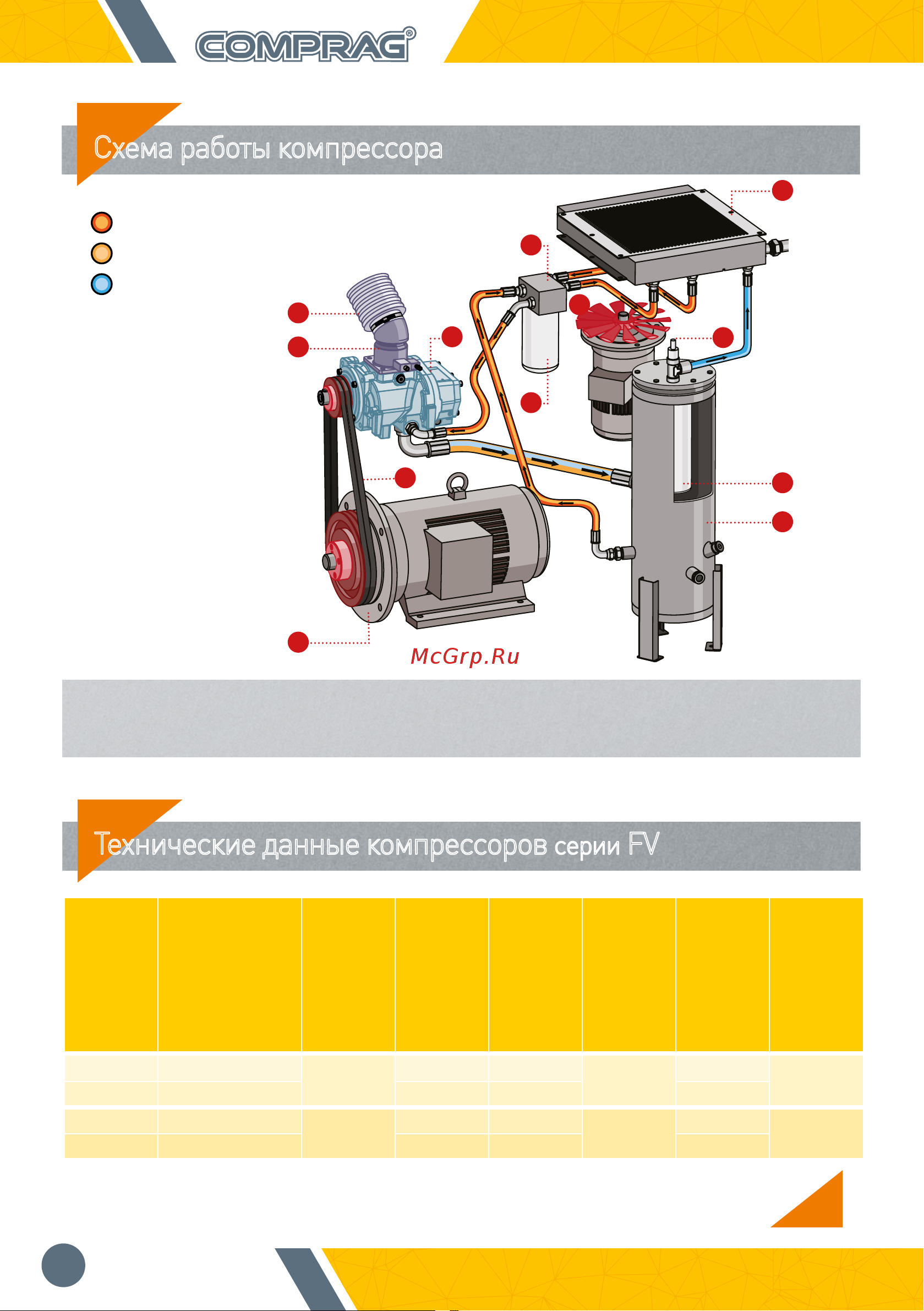

Схема работы компрессора
Технические данные компрессоров серии FV
Код
Модель
Мощность
(кВт)
Макс. Рабочее
давление
(бар)
Производительность*
(м³/мин)
Напряжение
(фаз/В/Гц)
Уровень звукового
давления**
(дБ)
Резьбовое
соединение
11410704 FV3008
30
5-8 5,1
3/380/50
72
1 1/4”
11410705 FV3010 5-10 4,6 72
11410714 FV3708
37
5-8 6,5
3/380/50
72
1 1/4”
11410715 FV3710 5-10 5,5 72
* В соответствии с ISO 1217.
** В соответствии с ISO 3744
-МАСЛО
-МАСЛО+ВОЗДУ
Х
-ВОЗДУХ
