СТАЦИОНАРНЫЕ ВИНТОВЫЕ D-СЕРИИКОМПРЕССОРЫwww.comprag.com
18
1. Винтовой блок
2. Электродвигатель привода компрессора
3. Клапан всасывающий
4. Фильтр воздушный
5. Бак-сепаратор
6. Фильтр масляный
7. Фильтр-маслоотделитель (сепаратор)
8. Воздушно-масляный радиатор
9. Муфта
10. Электродвигатель охлаждения радиатора
11. Клапан минимального давления
12. Термостат

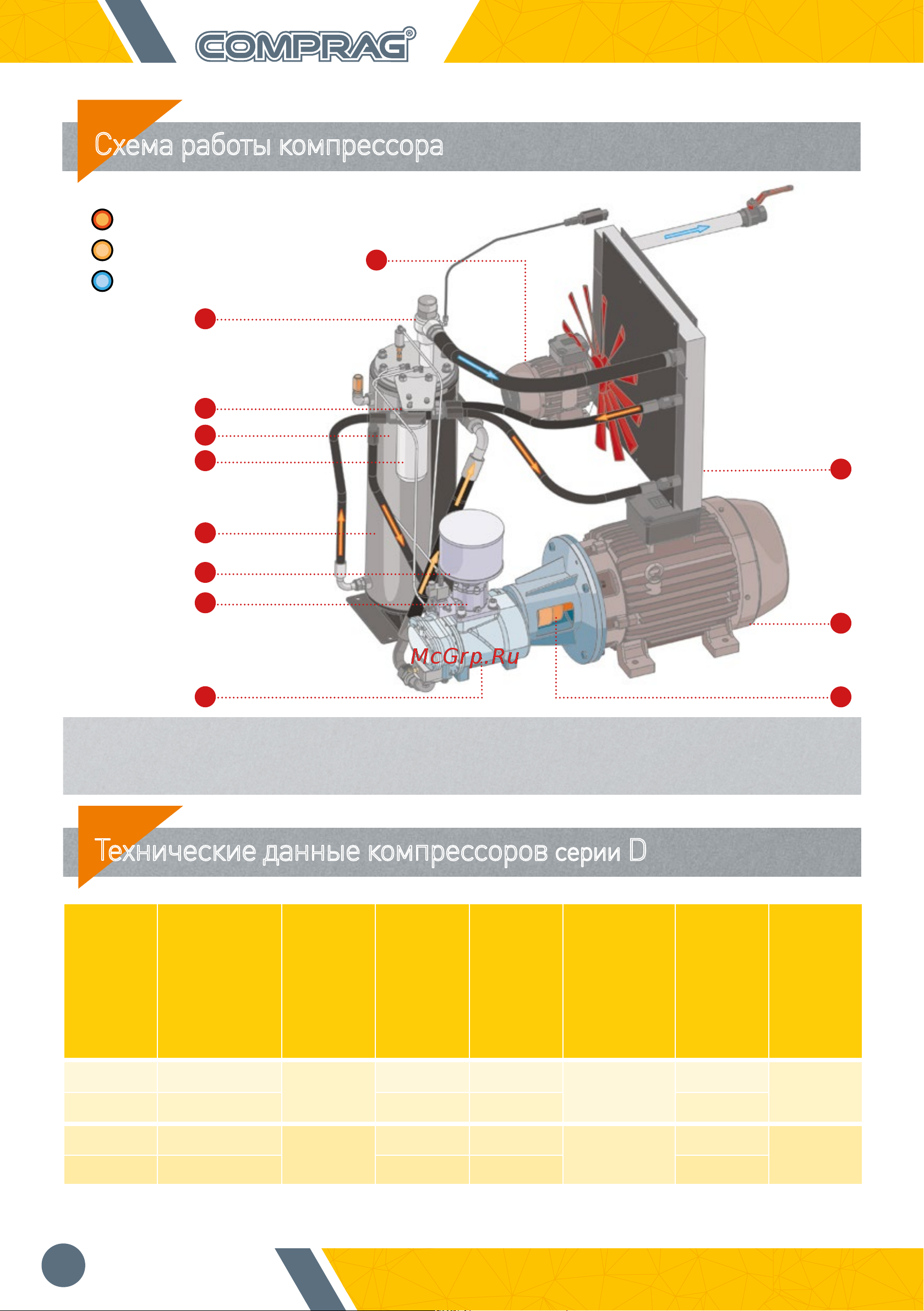

Схема работы компрессора
Технические данные компрессоров серии D
* В соответствии с ISO 1217; ** В соответствии с ISO 3744
9
8
3
4
6
5
7
11
10
12
2
1
-МАСЛО
-МАСЛО+ВОЗДУ
Х
-ВОЗДУХ
Код
Модель
Мощность
(кВт)
Макс. Рабочее
давление
(бар)
Производи-
тельность*
(м³/мин)
Напряжение
(фаз/В/Гц)
Уровень звукового
давления**
(дБ)
Резьбовое
соединение
11300081 D-4508
45
8 7,0
3/380/50
75
1.1/2”
11300082 D-4510 10 6,2 75
11300091 D-5508
55
8 9,1
3/380/50
75
1.1/2”
11300092 D-5510 10 8,5 75
