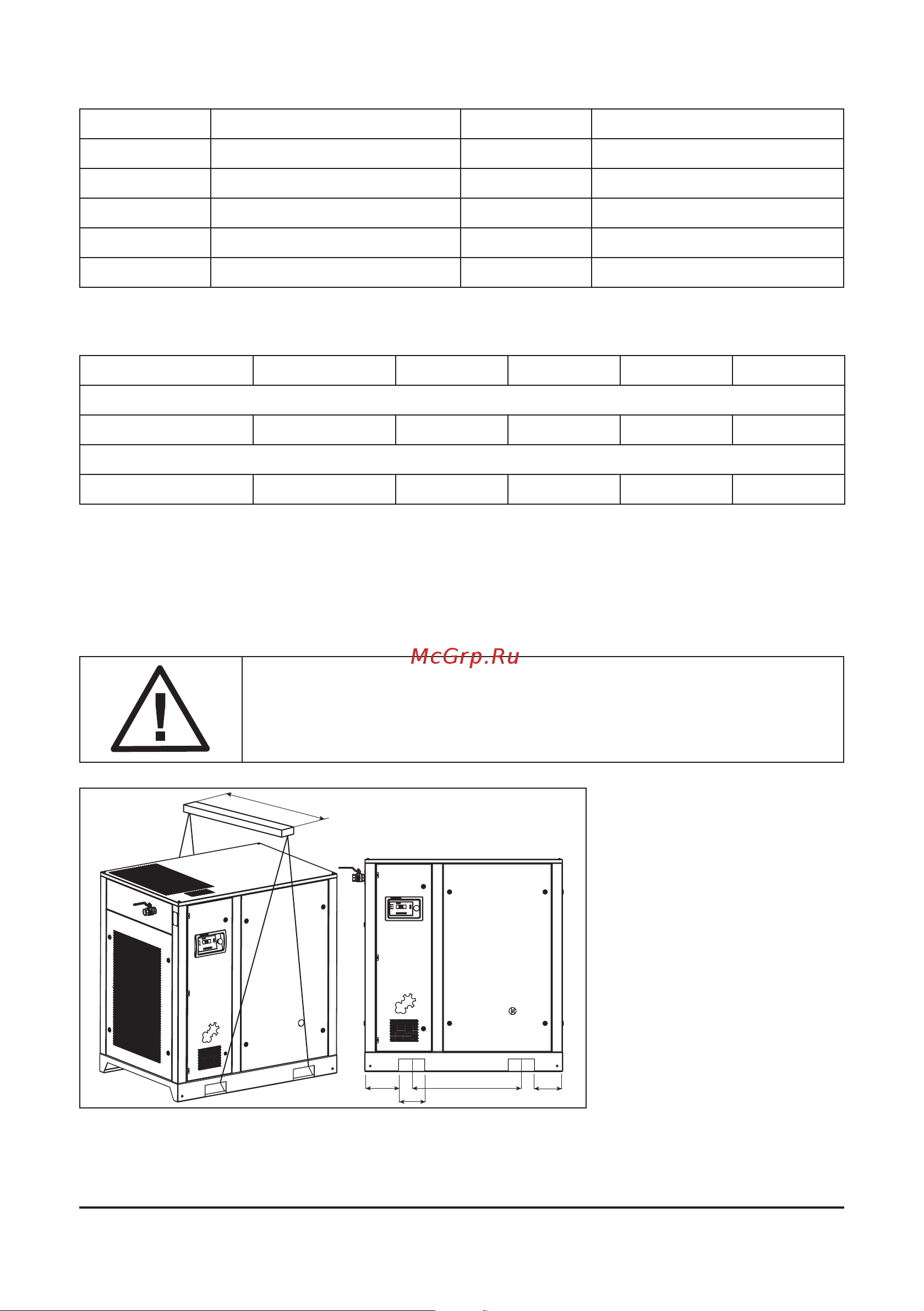

![Comprag D-4510 [12/92] Start up](/views2/1915017/page12/bgc.png)
12
Version 1.4
Main components
К1---К4 Contactor YA Solenoid valve
М1, М2 Electric motor QS Automatic power switch
Т Temperature sensor CT1, CT2 Current Transformer
I/P Pressure sensor R,C RC elements
SB Emergency stop Tr Transformer
F1, F2 Fuses i-LOG Controller
2.7 General description
Voltage (V) Frequency (Hz) D30.. D37.. D45.. D55..
Мaterial - copper. Cable size (mm²)
380 / 400 50 16 25 35 50
Fuse value (A)
380 / 400 50 63 80 100 125
3. Start up
3.1 Lifting and carrying
All lifting should be carried out using a forklift truck with a carrying ca-
pacity suited to the compressor. Lifting may be carried out with loading
cranes, winches and other machinery, using a crossbeam with the
right length. Local safety guidelines for lifting have to be observed.
B
C
A
D
G
For transport with a forklift
truck, use the rigging holes
in the frame. The compressor
has slotted rigging holes with
width C – g. 3.1. Move the
compressor carefully.
Fig. 3.1 Lifting and carrying
D30-D55
