СТАЦИОНАРНЫЕ ВИНТОВЫЕ D-СЕРИИКОМПРЕССОРЫwww.comprag.com
6

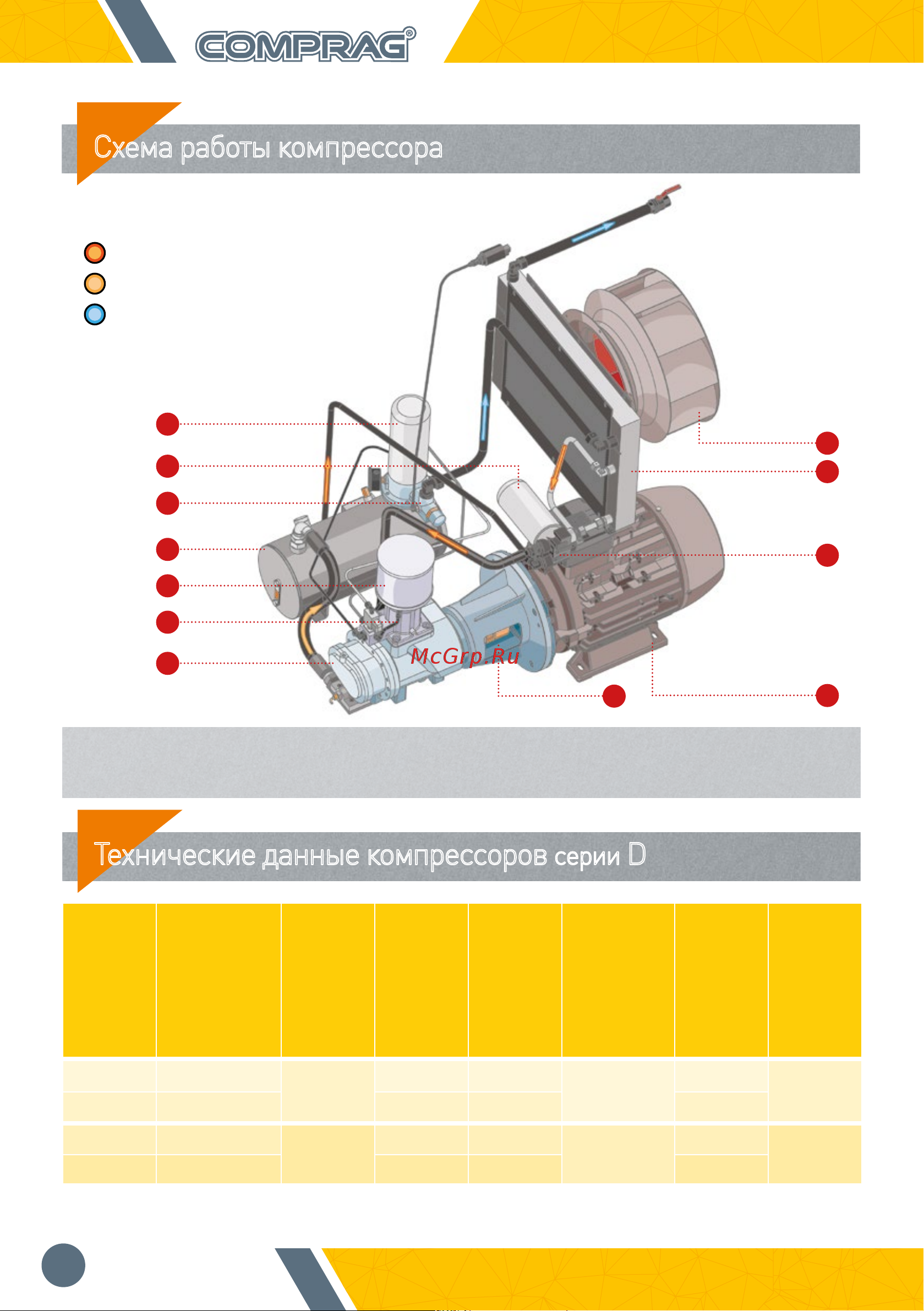

Схема работы компрессора
Технические данные компрессоров серии D
-МАСЛО
-МАСЛО+ВОЗДУ
Х
-ВОЗДУХ
1. Винтовой блок
2. Электродвигатель привода компрессора
3. Клапан всасывающий
4. Фильтр воздушный
5. Бак-сепаратор
6. Фильтр масляный
7. Фильтр-маслоотделитель (сепаратор)
8. Воздушно-масляный радиатор
9. Муфта
10. Крыльчатка охлаждения радиатора
11. Клапан минимального давления
12. Термостат
Код
Модель
Мощность
(кВт)
Макс. Рабочее
давление
(бар)
Производи-
тельность*
(м³/мин)
Напряжение
(фаз/В/Гц)
Уровень звукового
давления**
(дБ)
Резьбовое
соединение
11300021 D-1108
11
8 1,5
3/380/50
72
1/2”
11300022 D-1110 10 1,3 72
11300031 D-1508
15
8 2,3
3/380/50
72
1/2”
11300032 D-1510 10 2,1 72
9
1
3
4
5
11
6
7
12
10
8
2
* В соответствии с ISO 1217; ** В соответствии с ISO 3744
