СТАЦИОНАРНЫЕ ВИНТОВЫЕ DV-СЕРИИКОМПРЕССОРЫwww.comprag.com
25
Технические данные компрессоров серии DV
* В соответствии с ISO 1217; ** В соответствии с ISO 3744
1. Винтовой блок
2. Электродвигатель привода компрессора
3. Клапан всасывающий
4. Фильтр воздушный
5. Бак-сепаратор
6. Фильтр масляный
7. Фильтр-маслоотделитель (сепаратор)
8. Воздушно-масляный радиатор
9. Муфта
10. Электродвигатель охлаждения радиатора
11. Клапан минимального давления
12. Термостат

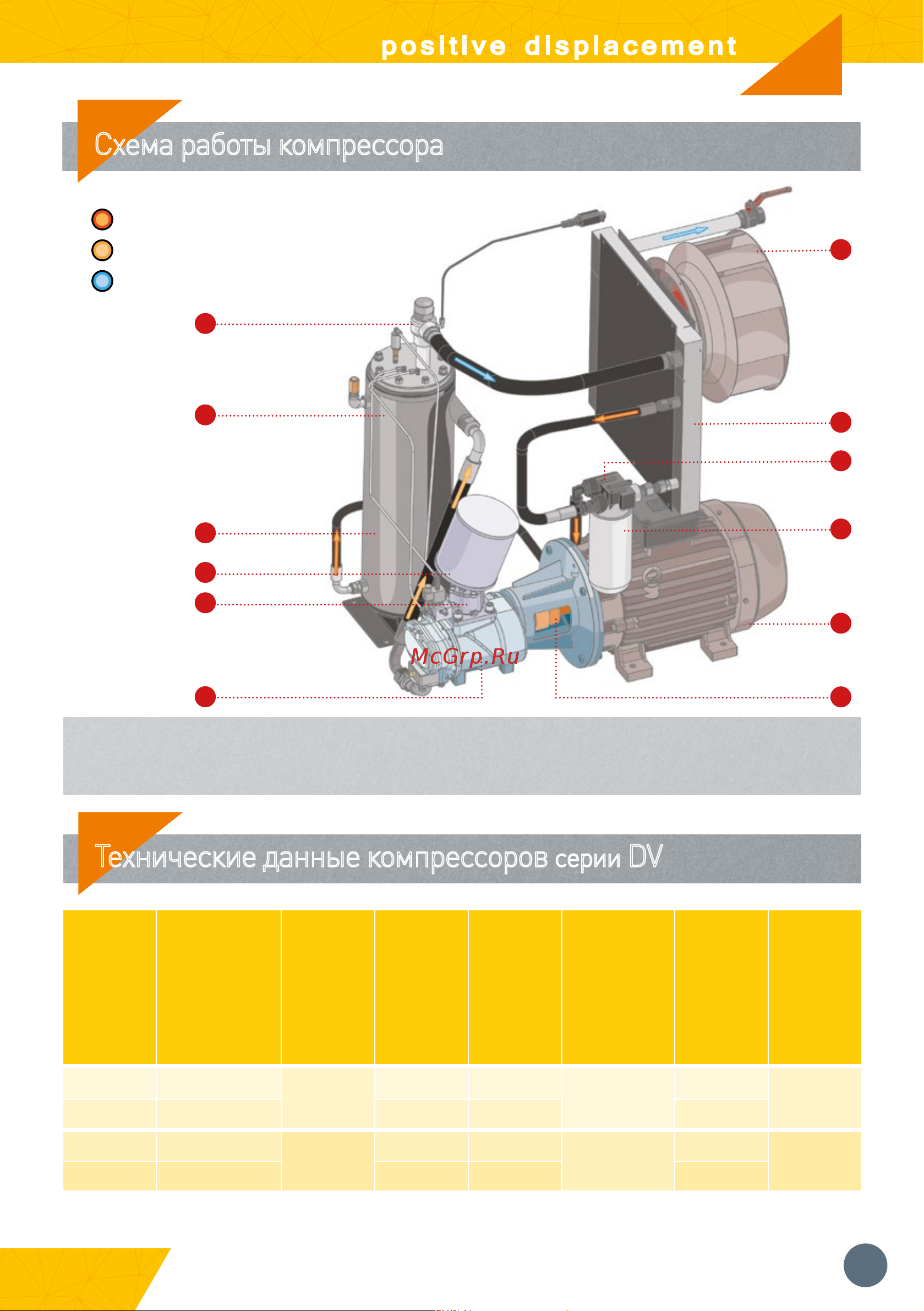

Схема работы компрессора
9
8
10
12
6
3
4
5
7
11
2
1
-МАСЛО
-МАСЛО+ВОЗДУ
Х
-ВОЗДУХ
Код
Модель
Мощность
(кВт)
Макс. Рабочее
давление
(бар)
Производи-
тельность*
(м³/мин)
Напряжение
(фаз/В/Гц)
Уровень звукового
давления**
(дБ)
Соединение
11300105 DV-7508
75
5-8 12,8
3/380-420/50
75
ДУ50
11300106 DV-7510 5-10 11,3 75
11300115 DV-9008
90
5-8 15,4
3/380-420/50
75
ДУ50
11300116 DV-9010 5-10 13,4 75
