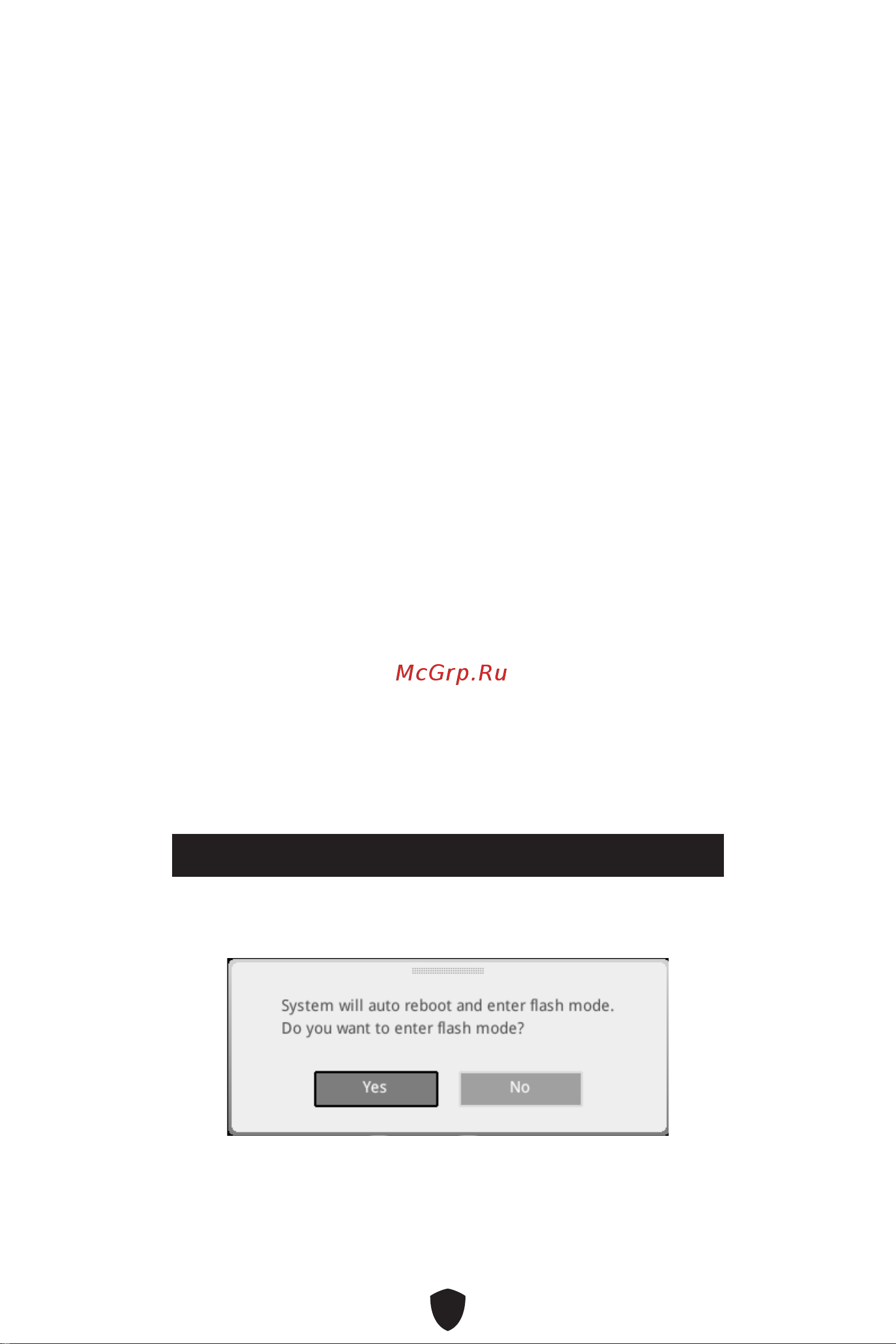

![MSI MPG Z790 EDGE WIFI [58/59] Сброс bios](/views2/1915606/page58/bg3a.png)
57
Сброс BIOS
В некоторых ситуациях необходимо выполнить восстановление настроек BIOS до
значений по умолчанию. Существует несколько способов сброса настроек:
∙ Войдите в BIOS и нажмите клавишу F6 для загрузки оптимизированных
значений по умолчанию.
∙ Замкните джампер очистки данных CMOS на материнской плате.
∙ Нажмите кнопку очистки данных CMOS на задней панели портов ввода/ вывода.
⚠
Внимание!
Убедитесь, что компьютер выключен перед очисткой данных CMOS. Для получения
дополнительной информации о сбросе настроек BIOS, обратитесь к разделу
«Джампер/ кнопка очистки данных CMOS».
Обновление BIOS
Обновление BIOS при помощи M-FLASH
Перед обновлением:
Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который
соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш-
диске USB.
Обновление BIOS:
1. Переключитесь на рабочий модуль BIOS ROM с помощью переключателя
Multi-BIOS. Пропустите этот шаг, если на материнской плате отсутствует этот
переключатель.
2. Вставьте флэш-диск USB, содержащий файл обновления в порт USB на
компьютере.
3. Для входа в режим обновления следуйте указаниям ниже.
• Перезагрузите системы и нажмите клавиши Ctrl+F5 во время процедуры POST,
потом нажмите на кнопку Yes для перезагрузки системы.
Press <Ctrl+F5> to activate M-Flash for BIOS update.
• Перезагрузите системы и нажмите клавишу Del во время процедуры POST для
входа в настройки BIOS. Выберите вкладку M-FLASH и нажмите на кнопку Yes
для перезагрузки системы.
4. Выберите файл BIOS для выполнения процесса обновления BIOS.
5. При появлении окна с предложением нажмите на кнопку Yes для обновления BIOS.
6. После завершения процесса обновления, система перезагрузится автоматически.
