MSI Z790-S01 [23/47] Подключение звуковой системы 4
![MSI Z790-S01 [23/47] Подключение звуковой системы 4](/views2/1915618/page23/bg17.png)
22

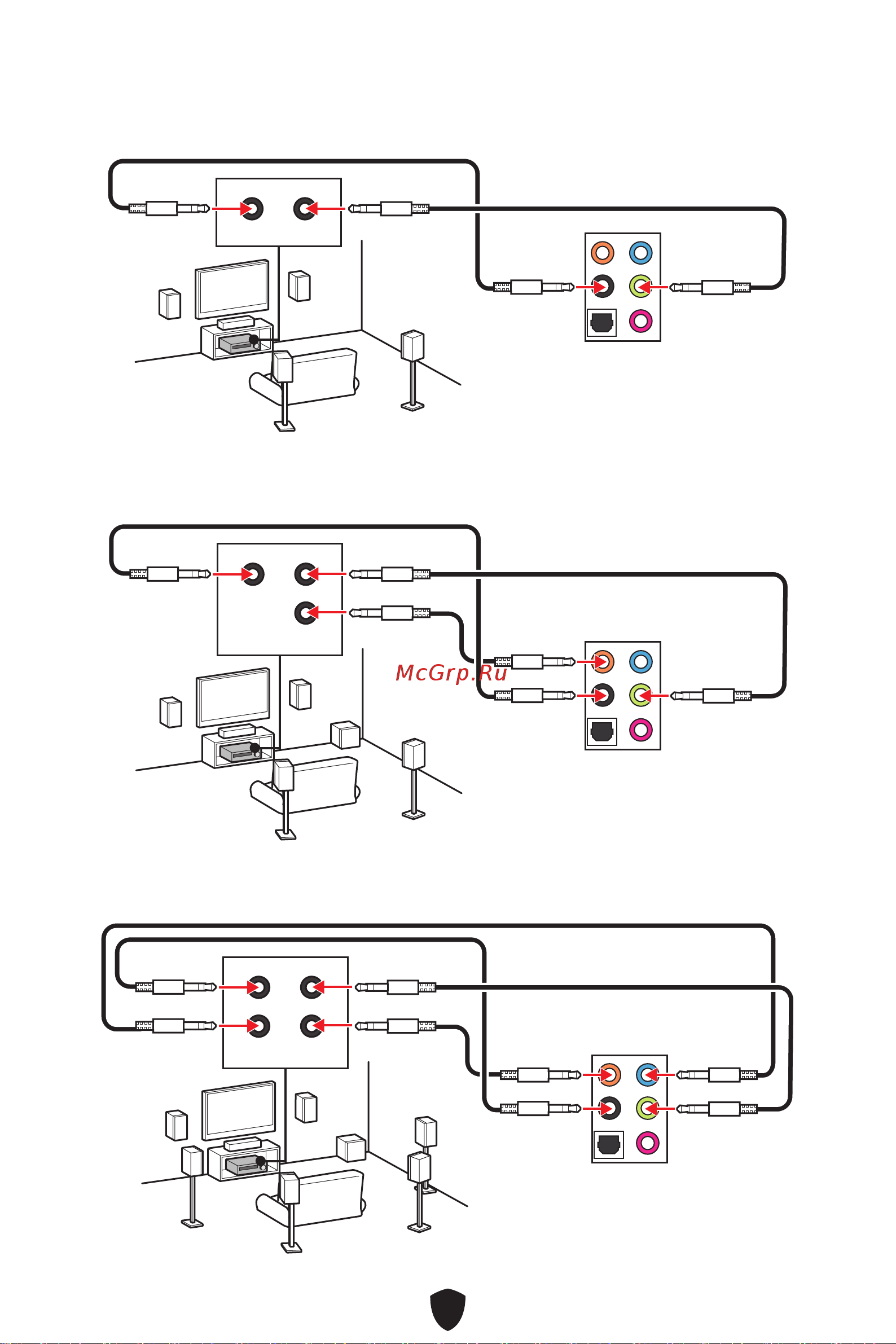

Подключение звуковой системы 7,1
Подключение звуковой системы 4
Подключение звуковой системы 5.1
AUDIO INPUT
Rear Front
Side Center/
Subwoofer
AUDIO INPUT
Rear Front
Center/
Subwoofer
AUDIO INPUT
Rear Front
