Уведомление о стойках для крепления материнской
платы
Во избежание повреждения материнской платы, запрещается устанавливать
любые ненужные стойки в зонах электрических дорожек материнской платы для

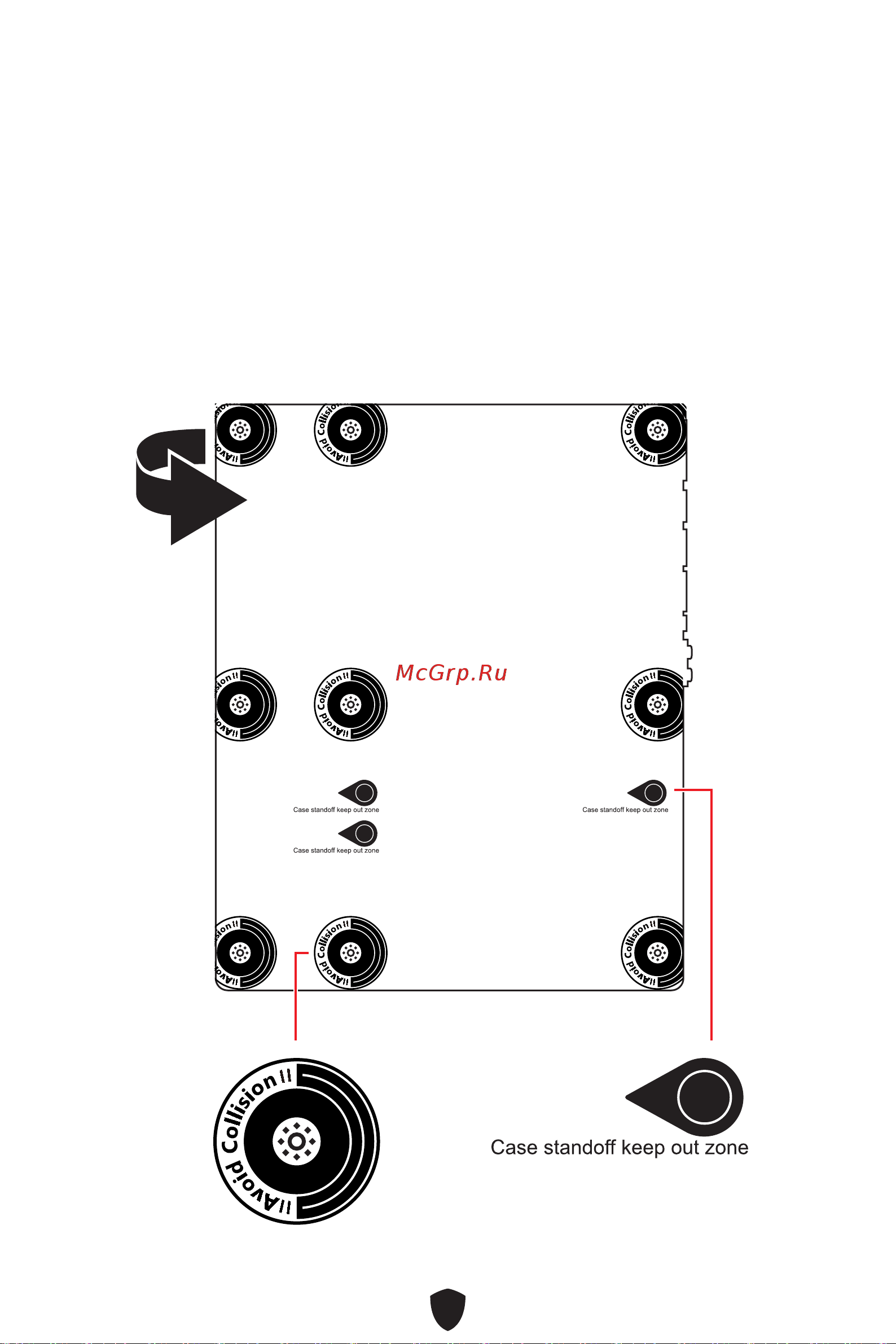

крепления ее в корпусе компьютера. Знаки «Case standoff keep out zone» (зона,
где запрещается устанавливать стойки) отмечены на задней стороне материнской
платы (как показано ниже) для предупреждения пользователей.
Избегайте ударов
Защитная краска нанесена вокруг каждого отверстия под винты, чтобы защитить
детали от царапин.
