23
Компоненты материнской платы
30º30º

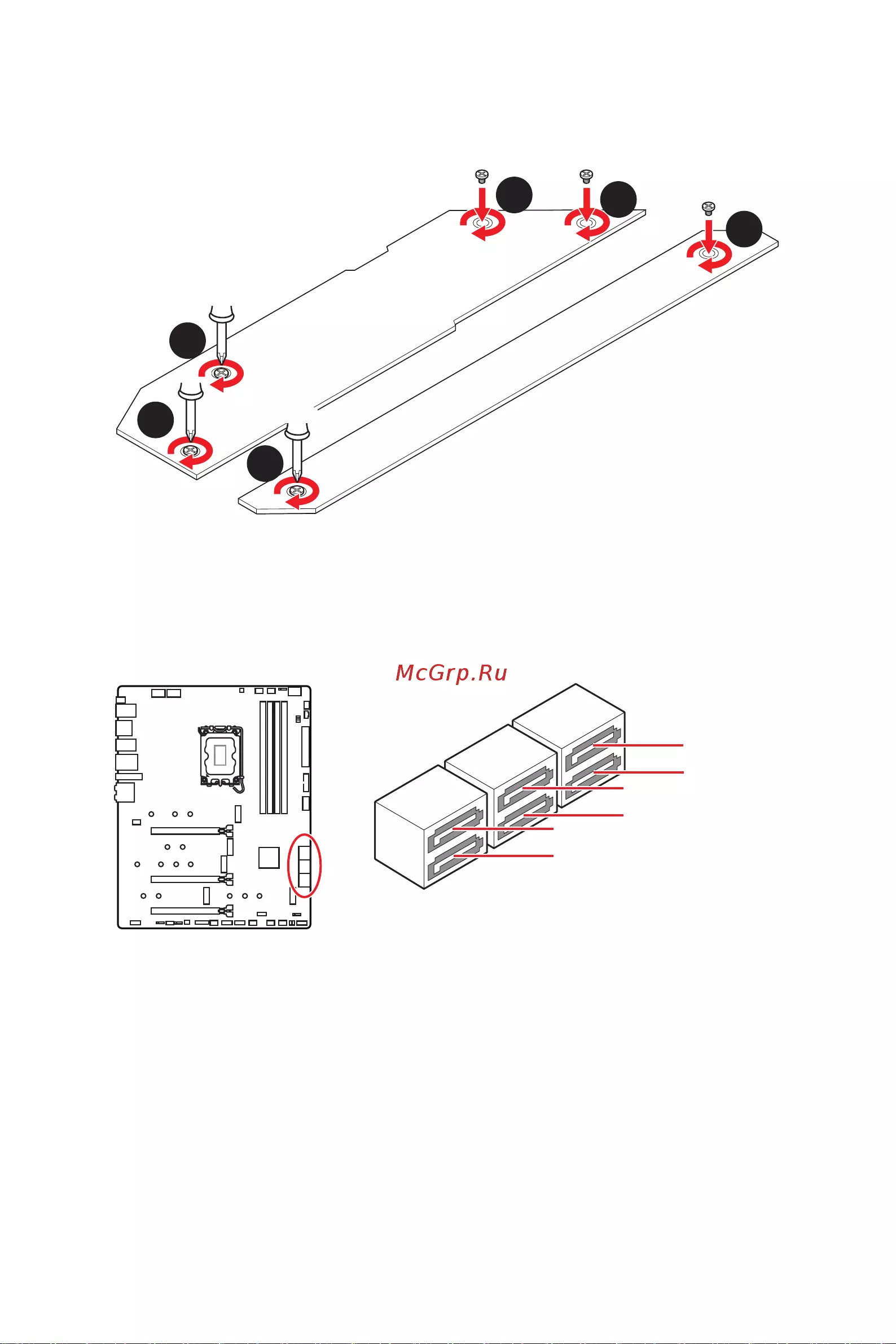

Установка устройства в разъемы M2_2~5
1. Удалите винты для радиатора M.2 SHIELD FROZR.
2. Удалите M.2 SHIELD FROZR и снять защитную пленку с термоинтерфейса.
2
2
1
1
1
1
1
1
M2_2
M2_3
M2_5
M2_4
3. Если зажим EZ M.2 не установлен, установите прилагаемый комплект зажима
EZ M.2 в слот M.2 в соответствии с длиной твердотельного накопителя.
4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.
5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.
5
4
3
